Disassemble/Assemble Rear Bumper - Ar88.20-D-2100H
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2018 Mercedes-Benz Sprinter 3500XD, 2018 Mercedes-Benz Sprinter 3500, 2018 Mercedes-Benz Sprinter 2500, 2017 Mercedes-Benz Sprinter 3500XD, and 2017 Mercedes-Benz Sprinter 3500. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 906

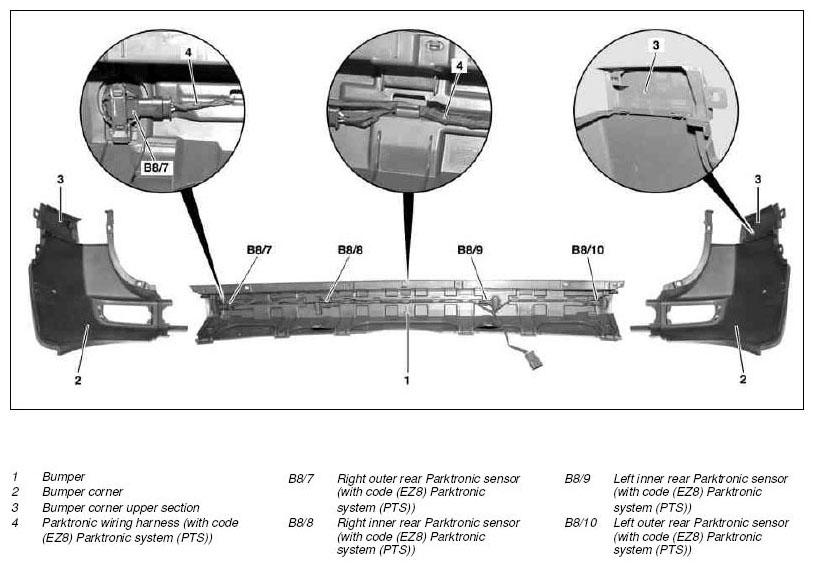

Shown with code (EZ8) Parktronic system (PTS)
| Disassemble/assemble | |||
| 1 | Remove bumper (1) | AR88.20-D-2200H | |
| 2 | Remove bumper corners (2) from bumper (1) | ||
| 3 | Remove bumper corner upper sections (3) from bumper corners (2). | ||
| 4 | Detach Parktronic wiring harness (4) from bumper (1) | With code (EZ8) Parktronic system (PTS) |
|
| 5 | Release retaining gap on rear Parktronic sensors (B8/7, B8/8, B8/9, B8/10) and remove rear Parktronic sensors (B8/7, B8/8, B8/9, B8/10) | With code (EZ8) Parktronic system (PTS) | |
| 6 | Assemble in the reverse order |
