Adjust Rear-End Door - Ar72.20-D-1032E
MODEL 906.6/7
| Adjust | |||
| Risk of injury caused by fingers being pinched or crushed when removing, installing or aligning hoods, doors, trunk lids, liftgates or sliding roof | Keep body parts and limbs well clear of moving parts. | AS00.00-Z-0011-01A | |

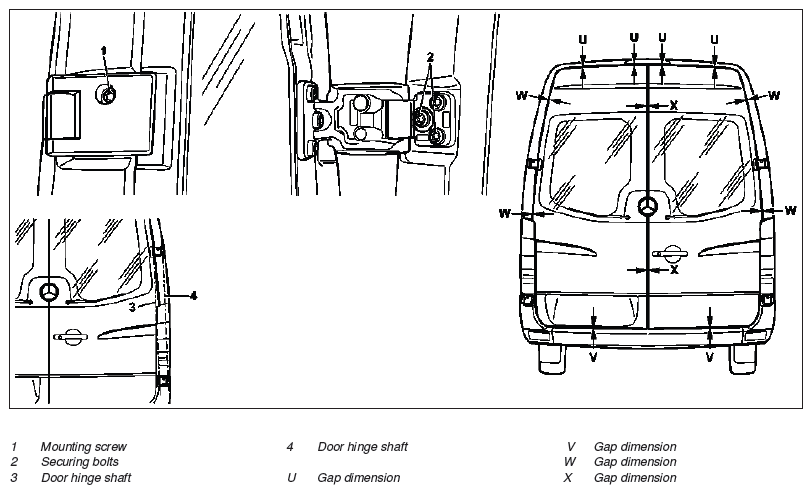

| 1 | Check gap dimensions (U, V, W, X) on rear-end door | Fig 1 | |
| 2 | Slacken mounting screws (2) | ||
| 3 | Loosen mounting screws (1) through hole in hinge | ||
| 4 | Adjust rear-end door and tighten mounting bolt (1) | ||
| *BA72.20-N-1001-01C | |||
| Fig 1 | |||
| 5 | Tighten mounting bolts (2) | *BA72.20-N-1001-01C | |
| 6 | Adjust closing system on rear-end door | AR72.20-D-1032-07A | |
| *BA72.20-N-1006-01C | |||
| *BA72.20-N-1007-01C | |||
| *BA72.20-N-1008-01C | |||
| *BA72.20-N-1009-01C | |||
| *BA72.20-N-1010-01C | |||
| 7 | Check rear-end door for ease of movement | ||
| 8 | Finish paint in adjustment range of hinges on rear pillars using brush |
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | Model 906.6/7 with code T55/T56 Electric sliding door | Model 906.6/7 except code T55/T56 Electric sliding door | |||
|---|---|---|---|---|---|---|
| BE60.00-N-1009-01C | Gap dimension | Hinged rear door to roof | Dimension "U" | mm | 6.0 (± 1.5) | 6.0 (± 1.5) |
| Hinged rear door to bumper | Dimension "V" | mm | - | - | ||
| Rear hinged door to corner pillar | Dimension "W" | mm | 6.0 (± 1.5) | 6.0 (± 1.5) | ||
| Hinged rear door to hinged rear door | Dimension "X" | mm | 5.0 (± 1.5) | 5.0 (± 1.5) | ||
| See picture | AR60.00-D-0700-01H | AR60.00-D-0700-01H | ||||
REAR-END DOOR
| Number | Designation | Model 906.6/7 | ||
|---|---|---|---|---|
| BA72.20-N-1001-01C | Bolt, door hinge to rear-end door/body | M8 | Nm | 23 |
| BA72.20-N-1006-01C | Bolt, locking eye to body/left door | M8 | Nm | 20 |
| BA72.20-N-1007-01C | Bolt, door lock actuation to left door | Nm | 8 | |
| BA72.20-N-1008-01C | Bolt, upper and lower door lock to door | M6 | Nm | 10 |
| BA72.20-N-1009-01C | Bolt, guide (drift) to body | M8 | Nm | 20 |
| BA72.20-N-1010-01C | Bolt, guide bushing to right rear-end door | M6 | Nm | 10 |
