Remove/install the tumble flap position sensor at intake manifold - AR09.20-P-1995GZA
ENGINE 272, 273 in MODEL 164, 251
MODIFICATION NOTES
| 21.8.09 | Remove power electronics with power distributor | Step 1.2 | AR08.10-P-0011GZH |
| Remove/install | |||
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| 1.1 | Remove air filter housing | AR09.10-P-1150GZA | |
| 1.2 | Remove power electronics with power distributor | AR08.10-P-0011GZH | |

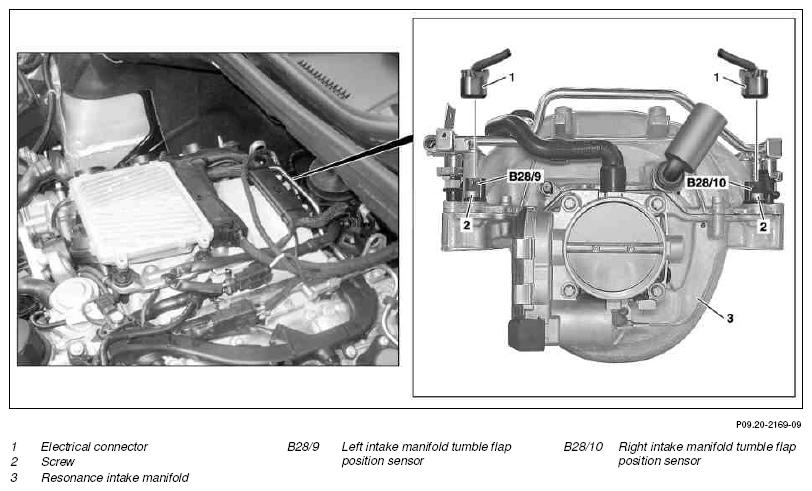

| 2 | Release and disconnect electrical connector (1) at left intake manifold tumble flap position sensor (B28/9) or right intake manifold tumble flap position sensor (B28/10) | ||
| 3 | Remove bolt (2) | *BA09.20-P-1002-01N | |
| 4 | Remove left intake manifold tumble flap position sensor (B28/9) or right intake manifold tumble flap position sensor (B28/10) from the resonance intake manifold (3) | ||
| 5 | Install in the reverse order | ||
| 6 | Connect STAR DIAGNOSIS and read fault memory | ||
| AD00.00-P-2000-04A |
INTAKE MANIFOLD
| Number | Designation | Engine 272 | Engine 273 | |
|---|---|---|---|---|
| BA09.20-P-1002-01N | Bolt, tumble flap position sensor to resonance intake manifold | Nm | 6 | 6 |
