Remove/install radiator grille - AR88.40-P-4001GZ
MODEL 164.1 up to model year 2008
MODEL 164.8 up to model year 2009
Shown on model 164.1
| Removing | |||
| Risk of injury caused by fingers being pinched or crushed when removing, installing or aligning hoods, doors, trunk lids, liftgates or sliding roof | Keep body parts and limbs well clear of moving parts. | AS00.00-Z-0011-01A | |
| 1 | Open engine hood | AR88.40-P-1000GZ | |
| 2 | Remove expansion rivets (2) | ||

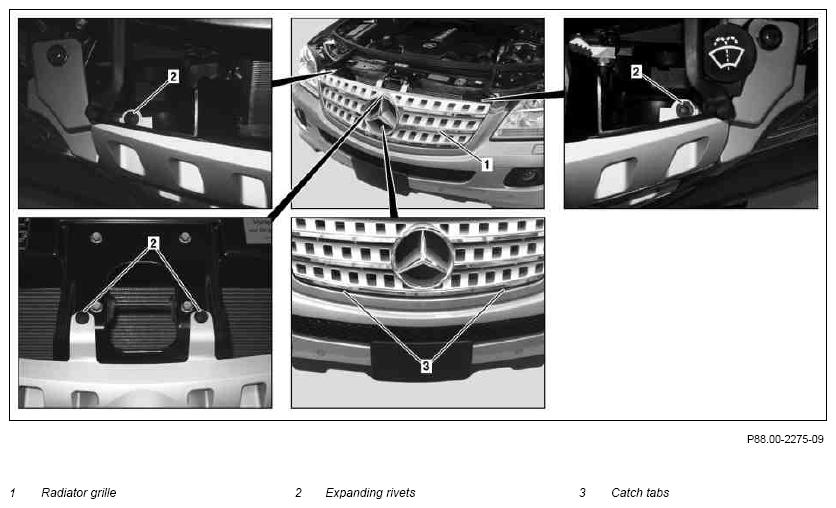

| 3 | Release radiator grille (1) | ||
| 4 | Push lower area of radiator grille (1) toward rear and remove | ||
| Install | |||
| 5 | Put on radiator grille (1) and push toward front | ||
| 6 | Install expansion rivets (2) | ||
| *BE60.00-P-1004-01P | |||
| Figure | |||
| 7 | Close engine hood | AR88.40-P-1000GZ *BE60.00-P-1003-01P |
|
| Figure |
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | Model 164.1 | Model 164.8 | |||
|---|---|---|---|---|---|---|
| BE60.00-P-1003-01P | Gap dimension | Door sill molding to front door | Dimension "G" | mm | 6 (±1) | 6, 0 (±1, 0) |
| Rear door to rear fender | Dimension "H" | mm | 4.5 (±0.5) | 4, 5 (±1, 0) | ||
| Front door to A-pillar | Dimension "I" | mm | 4.5 (±0.5) | 4, 5 (±1, 0) | ||
| Fender to side headlamps | Dimension "J" | mm | 4 (±1) | 4, 0 (±1, 0) | ||
| Engine hood to front grille | Dimension "K" | mm | 6 (±1.5) | 6, 0 (±1, 0) | ||
| See picture | ||||||
| AR60.00-P-0700-01GZ | AR60.00-P-0700-01GZ | |||||
| BE60.00-P-1004-01P | Gap dimension | Rear door to C-pillar | Dimension "L" | mm | 4.5 (±0.5) | 4, 5 (±1, 0) |
| Engine hood to headlamp | Dimension "M" | mm | 4 (±1) | 4, 0 (±1, 0) | ||
| Bumper to headlamp | Dimension "N" | mm | 4 (±1) | 4, 0 (±1, 0) | ||
| Front grille to bumper | Dimension "O" | mm | 6 (±1.5) | - | ||
| tail lamp to rear-end door | Dimension "P" | mm | 5 (±0.5) | 5.0 (±1.0) | ||
| See picture | ||||||
| AR60.00-P-0700-01GZ | AR60.00-P-0700-01GZ | |||||
