Remove/install side paneling in rear (MODEL 204.3, 207.3 /4; Lower side paneling) - AR68.30-P-4780ED
MODEL 204.3, 207.3 /4 Lower side paneling
| Remove//install | |||
| 1 | Remove side paneling in rear at top | AR68.30-P-4780EC | |
| 2 | Remove rear seat cushion | Model 204.3, 207 | AR91.12-P-1020EC |
| 3.1 | Remove side cushion on rear seat backrest | Model 204.3, 207.3 | AR91.12-P-1710EC |
| 3.2 | Remove rear seat backrest | Model 207.4 | - |
| 4 | Remove door sill molding | Long wedge: Figure | |

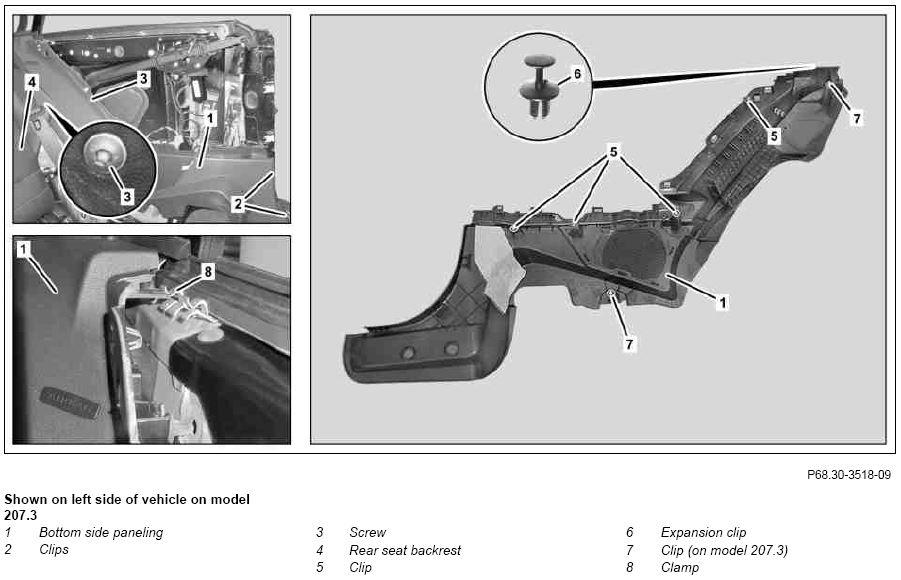

| 5 | Remove edge guard in area of lower side paneling (1) | ||
| 6 | Unclip lower side paneling (1) from clips (2) | Long wedge: Figure | |
| 7 | Remove screws/bolts (3) | ||
| 8.1 | Unclip lower side paneling (1) from clips (8) | Model 204.3, 207.3 | Long wedge: Figure |
| 8.2 | Remove expansion clip (6) | Model 207.4 | |
| 9.1 | Unclip lower side paneling (1) from clips (5) and remove | Model 207.4 Installation: Check clips (5) for damage, replace if necessary. |
Unclipping device: 452 589 01 63 00 |
| 9.2 | Unclip lower side paneling (1) from clips (5, 7) and remove | Model 204.3, 207.3 Pivot rear seat backrest (4) as required to remove lower side paneling (1). Installation: Check clips (5, 7) for damage, replace if necessary. |
Unclipping device: 452 589 01 63 00 |
| 10 | Install in the reverse order |
