Remove/install wind deflector guide - AR77.20-P-2450T
MODEL 211.0/2, 240.0 with CODE (414) Power glass tilting/sliding roof
MODEL 240.1 with CODE (418) Glass tilting/sliding roof in rear

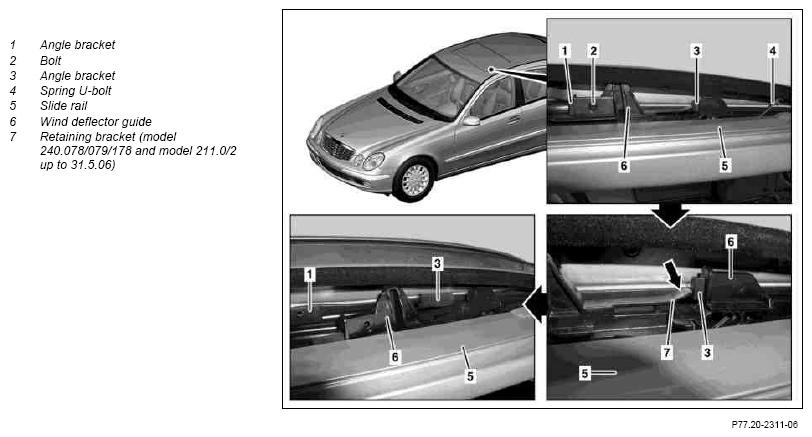

Shown on model 211.0 up to 31.5.06
| Remove/install | |||
|---|---|---|---|
| 1 | Remove wind deflector | AR77.20-P-2500T | |
| 2 | Remove spring clip (4) | ||
| 3 | Unscrew bolt (2) | ||
| 4.1 | Press down retaining bracket (7) (arrow) and slide wind deflector guide (6) toward front until wind deflector guide (6) is released from retaining brackets (1, 3) | Model 240 Model 211.0/2 up to 31.5.06 |
|
| Figure | |||
| 5 | Pivot wind deflector guide (6) parallel to sliding rail (5) and in direction of center of vehicle in upper area. Remove wind deflector guide (6). | ||
| 6 | Install in the reverse order |
