Bolt plan for oil pan - AR01.45-P-7500-06PI
WARNING: This page does not describe the selected car, but rather 8 other vehicles, including the 2011 Mercedes-Benz ML350, 2010 Mercedes-Benz ML350, 2009 Mercedes-Benz ML320, 2009 Mercedes-Benz GL320, and 2008 Mercedes-Benz ML320. However, it is still accessible from the selected car via links, so may be relevant.
OIL PAN
| Number | Designation | Engine 642 | ||
|---|---|---|---|---|
| BA01.45-P-1001-01Q | Oil pan top section to cylinder block top at front | M6 | Nm | 14 |
| BA01.45-P-1002-01Q | Oil pan top section to cylinder crankcase on transmission side | M8 | Nm | 20 |
| BA01.45-P-1007-01Q | Bolt, oil pan to cylinder crankcase | M6 | Nm | 14 |
| M8 | Nm | 20 | ||
| M10 | Nm | - | ||
| BA01.45-P-1008-01Q | Bolt, oil pan to timing case cover | M6 | Nm | 14 |
| BA01.45-P-1009-01Q | Bolt, oil pan to crankshaft housing sealing at the rear | M6 | Nm | 14 |

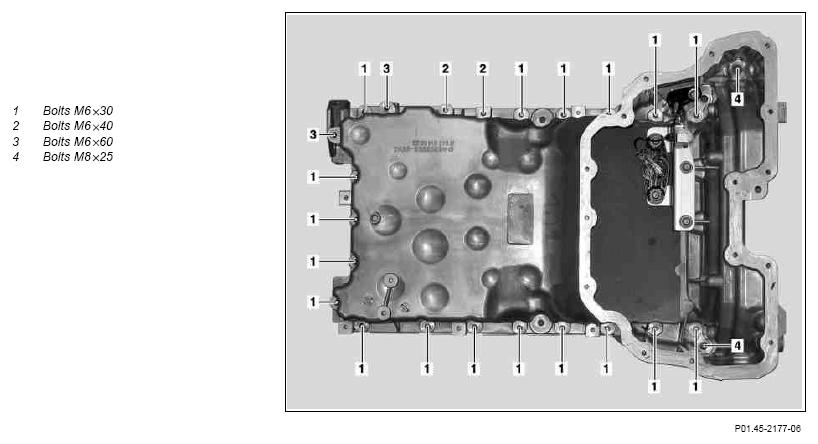

- Observe sequence of bolt plan when screwing our or screwing in.
Observe different bolt lengths and bolt diameters.
