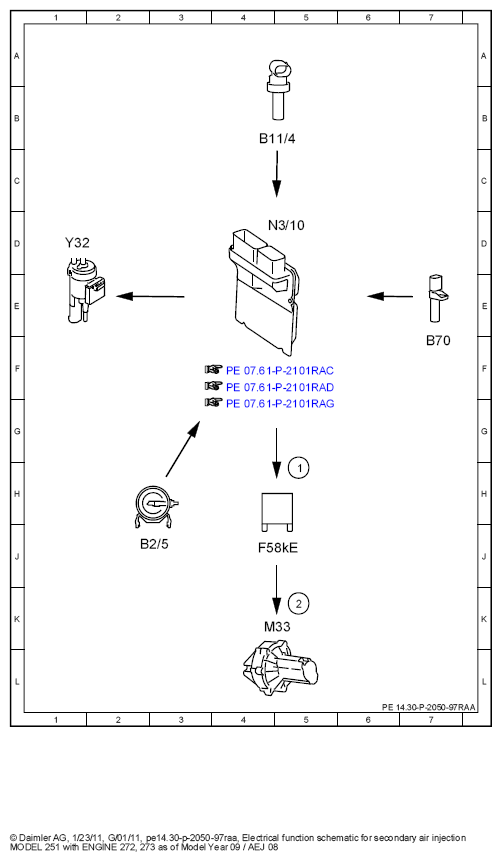

Electrical Function Schematic For Secondary Air Injection - PE14.30-P-2050-97RAA
WARNING: This page does not describe the selected car, but rather 8 other vehicles, including the 2011 Mercedes-Benz ML350, 2010 Mercedes-Benz ML350, 2009 Mercedes-Benz ML320, 2009 Mercedes-Benz GL320, and 2008 Mercedes-Benz ML320. However, it is still accessible from the selected car via links, so may be relevant.
MODEL all
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Air pump relay, actuation | 5H |
| 2 | Electric air pump, actuation | 5K |
| B11/4 | Coolant temperature sensor | 4B |
| B2/5 | Hot film mass air flow sensor | 2J |
| B70 | Crankshaft Hall sensor | 7F |
| F58kE | Air pump relay | 4J |
| M33 | Electric air pump | 4K |
| N3/10 | ME-SFI [ME] control unit | 5D |
| Y32 | Air pump switchover valve | 1D |
