Remove/install front fenders - AR88.10-P-1000GZ
MODEL 164
| Remove/install | |||
|---|---|---|---|
| 1 | Open engine hood and move to vertical position | AR88.40-P-1000GZ | |
| 2 | Remove fender liner in front fender (1) | AR88.10-P-1300GZ | |
| 3 | Remove connecting clamp between front fender (1) and bumper | ||
| 4.1 | Unscrew nut at bottom on longitudinal member paneling end cap (6), remove longitudinal member paneling end cap (6) | ||
| *BA88.10-P-1001-01E | |||
| 4.2 | Remove longitudinal member paneling | AR88.80-P-6000GZ | |
| 4.3 | Remove step plate | AR88.30-P-2400GY | |

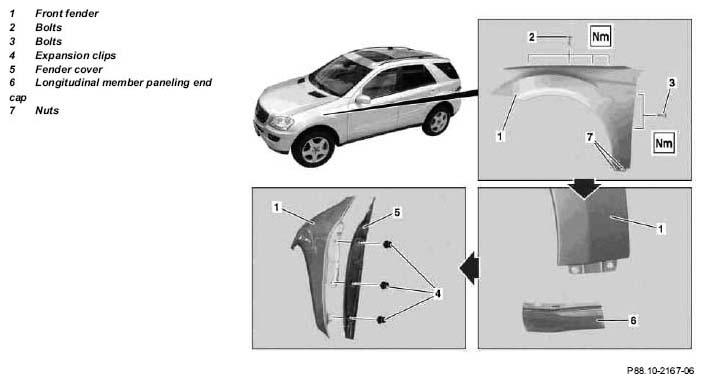

| 5 | Unscrew bolt (2) | *BA88.10-P-1001-01E | |
| 6 | Undo bolts (3) on inside of A-pillar | *BA88.10-P-1001-01E | |
| 7 | Unscrew nuts (7). | *BA88.10-P-1001-01E | |
| 8 | Remove front fender (1) | ||
| 9 | Remove expansion clips (4), remove fender cover (5) together with insulating material located below. | ||
| 10 | Install in the reverse order | ||
| Gap dimensions on hoods, doors and lids | AR60.00-P-0700-01GZ *BE60.00-P-1001-01P *BE60.00-P-1003-01P *BE60.00-P-1005-01P |
||
| Fig 2 | |||
| 11 | Complete cavity preservation in repair area. | AR97.20-P-1500GZ |
TEST AND ADJUSTMENT VALUES FOR GAP DIMENSIONS
| Number | Designation | Model 164.1 | Model 164.8 | |||
|---|---|---|---|---|---|---|
| BE60.00-P-1001-01P | Gap dimension | Front fender to A-pillar | Dimension "A" | mm | 4.5 (±0.5) | 3.5 (±1.0) |
| Fuel filler flap | Dimension "A1" | mm | 3 (±0.5) | 3.0 (±0.5) | ||
| Fender to engine hood | Dimension "B" | mm | 3.5 (±0.5) | 3.5 (±1.0) | ||
| Rear door to side roof frame | Dimension "B1" | mm | 4.5 (±0.5) | 4.5 (±1.0) | ||
| Front fender to front door | Dimension "C" | mm | 4.5 (±0.5) | 4.5 (±1.0) | ||
| See picture | AR60.00-P-0700-01GZ | AR60.00-P-0700-01GZ | ||||
| BE60.00-P-1003-01P | Gap dimension | Door sill molding to front door | Dimension "G" | mm | 6 (±1) | 6.0 (±1.0) |
| Rear door to rear fender | Dimension "H" | mm | 4.5 (±0.5) | 4.5 (±1.0) | ||
| Front door to A-pillar | Dimension "I" | mm | 4.5 (±0.5) | 4.5 (±1.0) | ||
| Fender to side headlamps | Dimension "J" | mm | 4 (±1) | 4.0 (±1.0) | ||
| Engine hood to front grille | Dimension "K" | mm | 6 (±1.5) | 6.0 (±1.0) | ||
| See picture | AR60.00-P-0700-01GZ | AR60.00-P-0700-01GZ | ||||
| BE60.00-P-1005-01P | Gap dimension | Front bumper to fender | Dimension "Q" | mm | - | 0.0 (±1.0) |
| Taillamp to rear-end door | Dimension "R" | mm | 5 (±0.5) | 5.0 (±1.0) | ||
| Bumper to taillamp | Dimension "S" | mm | 3 (±0.5) | 3.0 (±1.0) | ||
| Top of taillamp to D-pillar | Dimension "T" | mm | 3 (±0.5) | 3.0 (±1.0) | ||
| Bottom of taillamp to D-pillar | Dimension "T1" | mm | 5 (±0.5) | 3.0 (±1.0) | ||
| See picture | AR60.00-P-0700-01GZ | AR60.00-P-0700-01GZ | ||||
FENDER SPECIFICATIONS
| Number | Designation | Model 1641/8 | |
|---|---|---|---|
| BA88.10-P-1001-01E | Mount, fender to body | Nm | 10 |
