Remove/install oil feed fitting of turbocharger - AR09.40-P-6023TI
ENGINE 642 in MODEL 211
| Remove/Install | |||
| Risk of accident caused by vehicle starting off by itself when engine is running. Risk of injury caused by contusions and burns during starting procedure or when working near engine | Secure vehicle to prevent it from moving. Wear closed and snug-fitting work clothes. Do not grasp hot or rotating parts. | AS00.00-Z-0005-01A | |

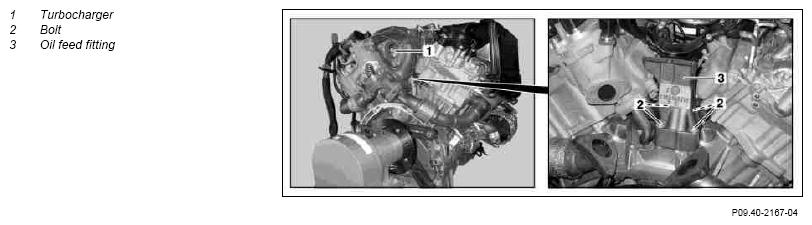

| 1 | Remove the turbocharger (1) | AR09.40-P-6020TI | |
| 2 | Undo bolts (2) at oil feed fitting (3) | *BA09.40-P-1008-01K | |
| 3 | Remove oil feed fitting (3) | ||
| 4 | Install in the reverse order | ||
| Check | |||
| 5 | Check engine oil level | AR18.00-P-3035-01TI | |
| 6 | Run engine and inspect for leaks |
TURBOCHARGER
| Number | Designation | Engine 642 | |
|---|---|---|---|
| BA09.40-P-1008-01K | Bolt of oil feed fitting to crankcase | Nm | 12 |
