Carry out distance and comparative measurements on front and rear axles - AR40.30-P-0402T
MODEL 211, 219

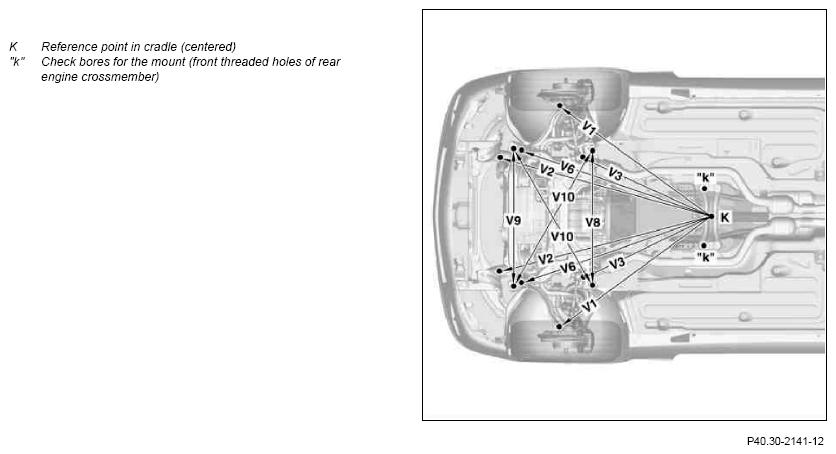

Front axle on model 211 without 4MATIC

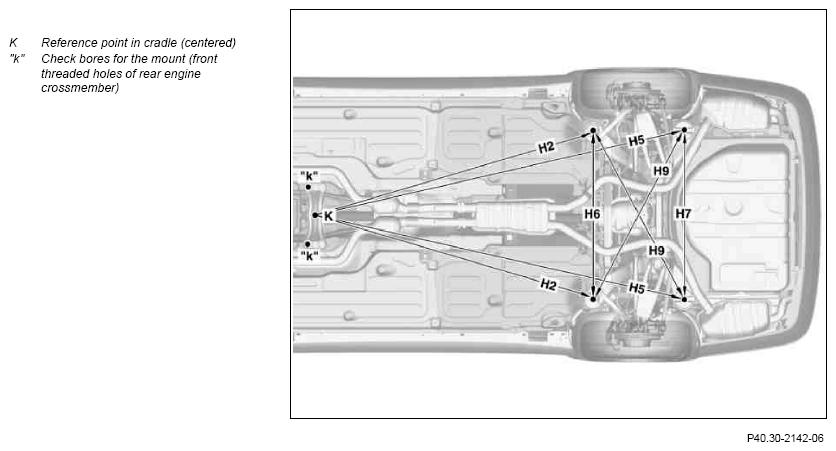

Rear axle on model 211 without 4MATIC
MODIFICATION NOTES
| 17.8.04 | Dimension H7 and H9 revised. | *BE40.30-P-1001-05B | |
| Dimension V8, V9 and V10 revised. | *BE40.30-P-1001-06D |
| Measure | |||
| 1 | Observe preparation for distance dimension and comparative measurement | AR40.30-P-0401T | |
| 2 | Carrying out distance and comparative measurements on front axle | In the case of front end damage Depending on the accident damage, further individual measuring points can be defined for a comparative measurement. |
|
| Model 211 except 4MATIC Model 219 |
AR40.30-P-0402-01T | ||
| Check values model 211 | *BE40.30-P-1001-06D | ||
| Check values model 219 | *BE40.30-P-1001-06E | ||
| Figure | |||
| Figure | |||
| Figure | |||
| Figure | |||
| Figure | |||
| Model 211 with 4MATIC | AR40.30-P-0402-01VM | ||
| Check values | *BE40.30-P-1001-06D | ||
| Figure | |||
| Figure | |||
| Figure | |||
| Figure | |||
| Figure | |||
| 3 | Carry out distance and comparative measurements on rear axle | For rear end damage |
AR40.30-P-0402-02T |
| Check values model 211 | *BE40.30-P-1001-05B | ||
| Check values model 219 | *BE40.30-P-1001-05F | ||
| Figure | |||
| Figure | |||
| Figure | |||
| Figure | |||
| Figure |
TEST VALUES FOR DISTANCE AND COMPARATIVE MEASUREMENTS ON REAR AXLE
| Number | Designation | Model 211 | ||
|---|---|---|---|---|
| BE40.30-P-1001-05B | Dimension | H1 | mm | - |
| H2 | mm | 3 | ||
| H4 | mm | - | ||
| H5 | mm | 6 | ||
| H6 | mm | 1032 (± 2) | ||
| H7 | mm | 1036 (± 2) | ||
| H8 | mm | - | ||
| H9 | mm | 1175 (± 2) | ||
| See picture | AR40.30-P-0402-02T | |||
TEST VALUES FOR DISTANCE AND COMPARATIVE MEASUREMENTS ON REAR AXLE
| Number | Designation | Model 219 | ||
|---|---|---|---|---|
| BE40.30-P-1001-05F | Dimension | H1 | mm | - |
| H2 | mm | 3 | ||
| H4 | mm | - | ||
| H5 | mm | 6 | ||
| H6 | mm | 1032 (± 2) | ||
| H7 | mm | 1036 (± 2) | ||
| H8 | mm | - | ||
| H9 | mm | 1175 (± 2) | ||
| See picture | AR40.30-P-0402-02T | |||
TEST VALUES FOR DISTANCE AND COMPARATIVE MEASUREMENT ON FRONT AXLE
| Number | Designation | Model 211 except 211.08/09/28/29 | Model 211.08/09/28/29 | ||
|---|---|---|---|---|---|
| BE40.30-P-1001-06D | Dimension | V1 | mm | 4 | 4 |
| V2 | mm | 4 | 4 | ||
| V3 | mm | 3 | - | ||
| V5 | mm | - | - | ||
| V6 | mm | 3 | - | ||
| V7 | mm | - | - | ||
| V8 | mm | 834 (± 2) | 833 (± 2) | ||
| V9 | mm | 856 (± 2) | 856 (± 2) | ||
| V10 | mm | 966 (± 2) | 966 (± 2) | ||
| See picture | AR40.30-P-0402-01T | AR40.30-P-0402-01T | |||
TEST VALUES FOR DISTANCE AND COMPARATIVE MEASUREMENT ON FRONT AXLE
| Number | Designation | Model 219 | ||
|---|---|---|---|---|
| BE40.30-P-1001-06E | Dimension | V1 | mm | 4 |
| V2 | mm | 4 | ||
| V3 | mm | 3 | ||
| V5 | mm | - | ||
| V6 | mm | 3 | ||
| V7 | mm | - | ||
| V8 | mm | 834 (± 2) | ||
| V9 | mm | 856 (± 2) | ||
| V10 | mm | 966 (± 2) | ||
| See picture | AR40.30-P-0402-01T | |||
