Carry out distance and comparative measurements on front and rear axles - AR40.30-P-0402T
WARNING: This page is about a different car, the 2009 Mercedes-Benz E550 and 2008 Mercedes-Benz E550. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 211, 219
Front axle on model 211 without 4MATIC
Rear axle on model 211 without 4MATIC
MODIFICATION NOTES
| 17.8.04 | Dimension H7 and H9 revised. | *BE40.30-P-1001-05B |
| Dimension V8, V9 and V10 revised. | *BE40.30-P-1001-06D |
| Measure | |||
| 1 | Observe preparation for distance dimension and comparative measurement | AR40.30-P-0401T | |
| 2 | Carrying out distance and comparative measurements on front axle | In the case of front end damage |
|
| Model 211 except 4MATIC model 219 | AR40.30-P-0402-01T | ||
| Check values model 211 | *BE40.30-P-1001-06D | ||
| Check values model 219 | *BE40.30-P-1001-06E | ||
| *170589006300 | |||
| *124589021900 | |||
| *124589011900 | |||
| *124589086300 | |||
| *168589076300 | |||
| Model 211 with 4MATIC | AR40.30-P-0402-01VM | ||
| Check values | *BE40.30-P-1001-06D | ||
| *170589006300 | |||
| *124589021900 | |||
| *124589011900 | |||
| *124589086300 | |||
| *168589076300 | |||
| 3 | Carry out distance and comparative measurements on rear axle | For rear end damage |
AR40.30-P-0402-02T |
| Check values model 211 | *BE40.30-P-1001-05B | ||
| Check values model 219 | *BE40.30-P-1001-05F | ||
| *170589006300 | |||
| *124589021900 | |||
| *124589011900 | |||
| *124589086300 | |||
| *168589076300 |

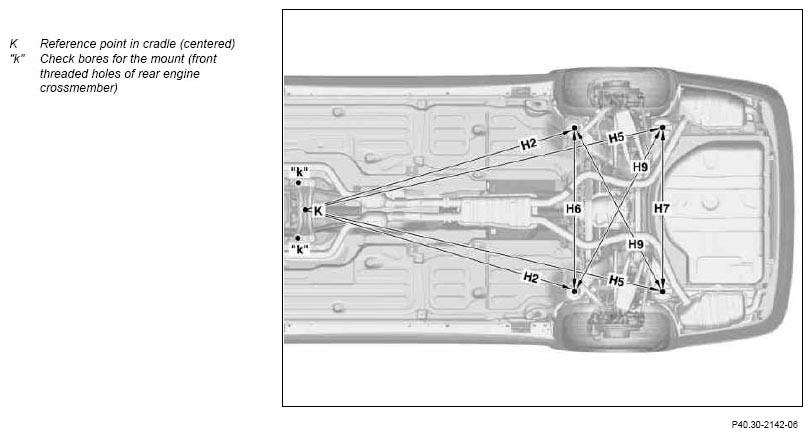

TEST VALUES FOR DISTANCE AND COMPARATIVE MEASUREMENTS ON REAR AXLE
| Number | Designation | Model 211 | ||
|---|---|---|---|---|
| BE40.30-P-1001-05B | Dimension | H1 | mm | - |
| H2 | mm | 3 | ||
| H4 | mm | - | ||
| H5 | mm | 6 | ||
| H6 | mm | 1032 (±2) | ||
| H7 | mm | 1036 (±2) | ||
| H8 | mm | - | ||
| H9 | mm | 1175 (±2) | ||
| See picture | AR40.30-P-0402-02T | |||
TEST VALUES FOR DISTANCE AND COMPARATIVE MEASUREMENTS ON REAR AXLE
| Number | Designation | Model 219 | ||
|---|---|---|---|---|
| BE40.30-P-1001-05F | Dimension | H1 | mm | - |
| H2 | mm | 3 | ||
| H4 | mm | - | ||
| H5 | mm | 6 | ||
| H6 | mm | 1032 (±2) | ||
| H7 | mm | 1036 (±2) | ||
| H8 | mm | - | ||
| H9 | mm | 1175 (±2) | ||
| See picture | AR40.30-P-0402-02T | |||

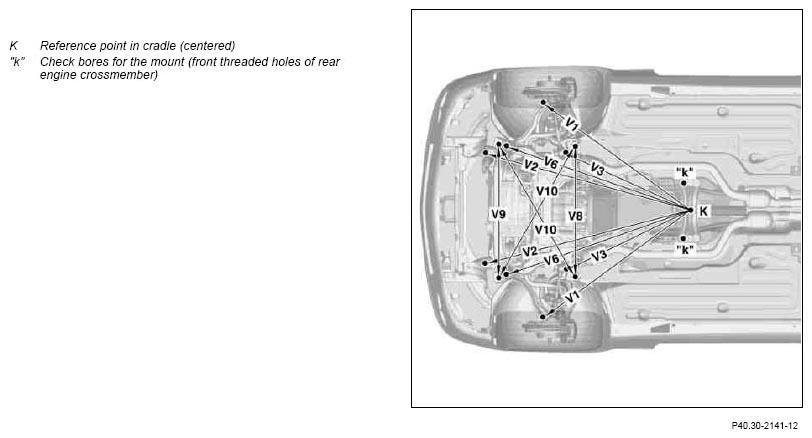

TEST VALUES FOR DISTANCE AND COMPARATIVE MEASUREMENT ON FRONT AXLE
| Number | Designation | Model 211 except 211.08/09/28/29 | Model 211.08/09/28/29 | ||
|---|---|---|---|---|---|
| BE40.30-P-1001-06D | Dimension | V1 | mm | 4 | 4 |
| V2 | mm | 4 | 4 | ||
| V3 | mm | 3 | - | ||
| V5 | mm | - | - | ||
| V6 | mm | 3 | - | ||
| V7 | mm | - | - | ||
| V8 | mm | 834 (±2) | 833 (±2) | ||
| V9 | mm | 856 (±2) | 856 (±2) | ||
| V10 | mm | 966 (±2) | 966 (±2) | ||
| See picture | AR40.30-P-0402-01T | AR40.30-P-0402-01T | |||
TEST VALUES FOR DISTANCE AND COMPARATIVE MEASUREMENT ON FRONT AXLE
| Number | Designation | Model 219 | ||
|---|---|---|---|---|
| BE40.30-P-1001-06E | Dimension | V1 | mm | 4 |
| V2 | mm | 4 | ||
| V3 | mm | 3 | ||
| V5 | mm | - | ||
| V6 | mm | 3 | ||
| V7 | mm | - | ||
| V8 | mm | 834 (±2) | ||
| V9 | mm | 856 (±2) | ||
| V10 | mm | 966 (±2) | ||
| See picture | AR40.30-P-0402-01T | |||
