Removing and installing loudspeakers in front doors - AR82.62-P-7845EA
MODEL 170, 202, 210
Model 170
Model 202
Model 210
| Removal, installation | |||
| 1.1 | Unscrew screw (89) and remove cover (91) | Model 202 | |
| 1.2 | Remove door liner on front doors | Model 170 | AR72.10-P-1000G |
| Model 210 | AR72.10-P-1000F | ||
| 2 | Unplug or disconnect speaker connector (92) | ||
| 3 | Unscrew screws (90) | ||

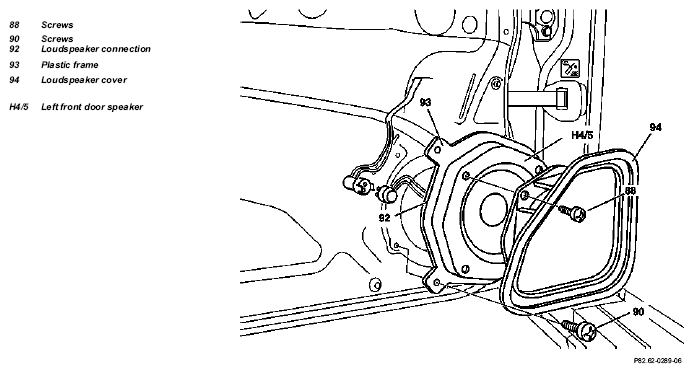

| 4.1 | Remove left front door speaker (H4/5) together with plastic frame (93) and speaker cover (94) | Model 170 | |

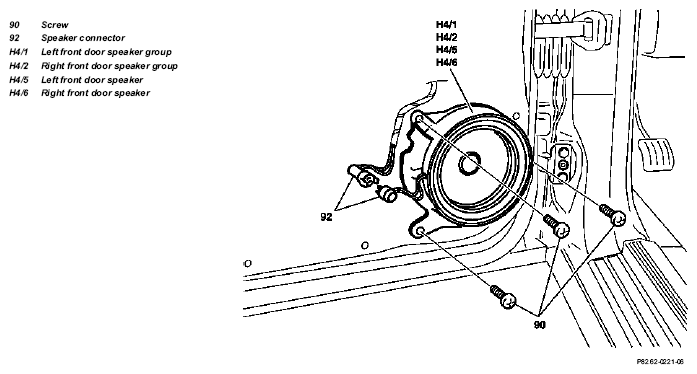

| 4.2 | Take out speakers (H4/1, H4/2, H4/5 or H4/6) | Model 202, 210 | |
| 5.1 | Unscrew screws (88) and remove loudspeaker cover (94) | Model 170 | |
| 6 | Reinstall in opposite order | ||
| 7 | Check function |
