Removing and installing side air nozzle - AR68.10-P-1100F
MODEL 210
Driver's side
Passenger side
| Removal, installation | |||
| Driver's side | |||
| 1 | Molding on instrument panel removed | AR68.10-P-1180F | |
| 2 | Cover below instrument panel removed | AR68.10-P-1500F | |

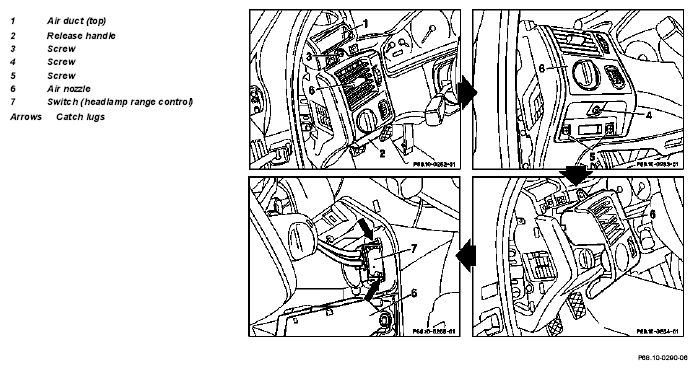

| 3 | Unhook pull cable on release handle (2) for parking brake | ||
| 4 | Remove release handle (2) | ||
| 5 | Unclip air duct (1) and remove | ||
| 6 | Unscrew screws (3, 4 and 5) | ||
| 7 | Remove housing for release handle (2) | ||
| 8 | Pull air nozzle (6) out of air duct | ||
| 9 | Unclip switch (7) for headlamp range control | ||
| 10 | Lay down air nozzle (6) | ||
| Passenger side | |||
| 11 | Molding on instrument panel removed | AR68.10-P-1180F | |
| 12 | Unclip air duct (8) and remove | ||
| 13 | Unscrew screw (9) | ||
| 14 | Lift catch lugs (arrows) and pull air nozzle (10) out of air duct | ||
| 15 | Pull off lamp socket (11) | ||
| 16 | Lay down air nozzle (10) | ||
| 17 | Reinstall in opposite order |
