Removing and installing crankshaft position sensor - AR15.12-P-2133F
WARNING: This page does not describe the selected car, but rather 42 other vehicles, including the 1999 Mercedes-Benz S600, 1999 Mercedes-Benz S500, 1999 Mercedes-Benz S420, 1999 Mercedes-Benz S320, and 1999 Mercedes-Benz CL600. However, it is still accessible from the selected car via links, so may be relevant.
ENGINE 120.980 /981 /982
Engine 120.980/981
Engine 120.982
| Removing and installing | |||
| 1 | Removing and installing fuel rail with injection valves | Engine 120.980/981 | AR07.03-P-1452F |
| Engine 120.982 | AR07.03-P-1451F | ||
| 2 | Removing and installing air filter | AR09.10-P-1050F | |
| 3 | Removing and installing intake manifold | Engine 120.980/981 | AR09.20-P-1310F |
| Engine 120.982 | AR09.20-P-1310FA | ||

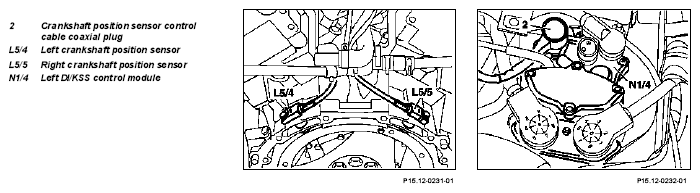

| 4 | Disconnect control cable connector from crankshaft position sensor (L5/4, L5/5) | ||
| 5 | Remove cable to DI control module (N1/4) from cable duct | Engine 120.980/981 | |
| 6 | Remove crankshaft position sensors (L5/4, L5/5) | ||
| 7 | Install in the reverse order |
