Removing and installing air cleaner - AR09.10-P-1050F
WARNING: This page does not describe the selected car, but rather 42 other vehicles, including the 1999 Mercedes-Benz S600, 1999 Mercedes-Benz S500, 1999 Mercedes-Benz S420, 1999 Mercedes-Benz S320, and 1999 Mercedes-Benz CL600. However, it is still accessible from the selected car via links, so may be relevant.
ENGINE 120.98

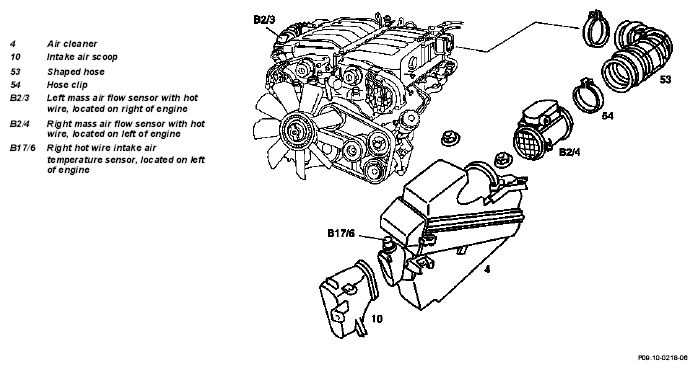

Shown on engine 120.980/81 in model 140, air cleaner positioned on left of engine
| Fig. item, etc. | Work instructions | ||
|---|---|---|---|
| 4 | Air cleaner together with hot wire or hot film mass air flow sensor B2/3 and B2/4 | Detach from intake air scoop (10), pull out to the rear. Model 129 with engine 120 LH-SFI Pull off bracket of purge control valve at air cleaner for right bank of cylinders |
|
| B17/6 | Intake air temperature sensor connector | Unplug |
