Detaching and attaching bottom cover at large intermediate plate - AR27.35-P-0380A
WARNING: This page does not describe the selected car, but rather 42 other vehicles, including the 1999 Mercedes-Benz S600, 1999 Mercedes-Benz S500, 1999 Mercedes-Benz S420, 1999 Mercedes-Benz S320, and 1999 Mercedes-Benz CL600. However, it is still accessible from the selected car via links, so may be relevant.
TRANSMISSION 722.5
| Removal | |||
| 1 | Remove lower cover with intermediate plate | Transmission 722.5 | AR27.35-P-0360A |
| Dismantling, assembling | |||

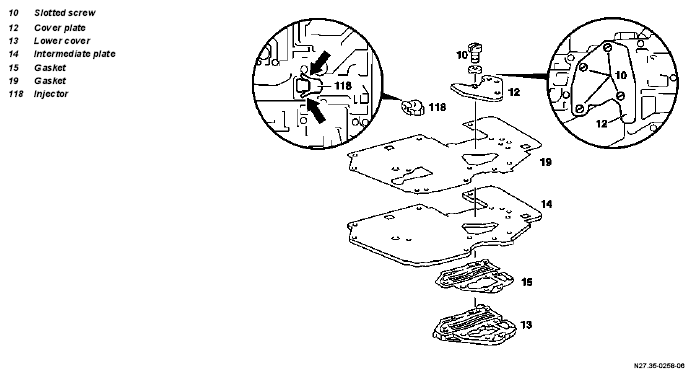

| 2 | Press together both lugs (arrows) of injector (118) and remove it from intermediate plate (14) | ||
| 3 | Detach cover plate (12), by unscrewing the slotted screws (10) | ||
| 4 | Separate lower cover (13) from intermediate plate (14) | ||
| 5 | Disassembling and assembling lower cover | AR27.35-P-0400A | |
| 6 | Assemble in reverse order | ||
| Installation | |||
| 7 | Install lower cover with intermediate plate | AR27.35-P-0360A |
