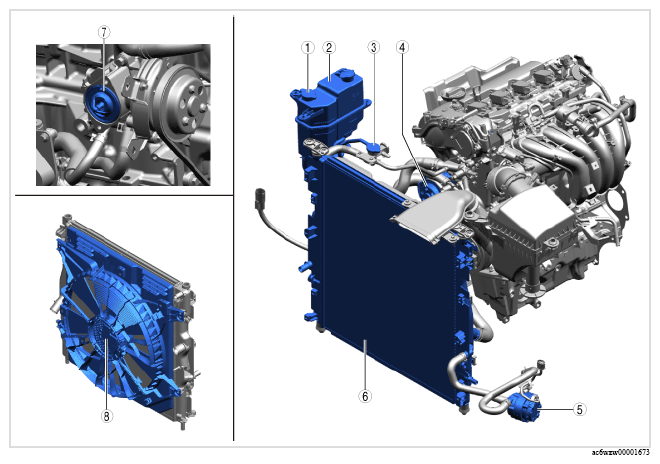

COOLING SYSTEM COMPONENT OPERATIONS
| Component no. | Refer to |
|---|---|
| 1 | Cooling system cap (sub) |
| 2 | Coolant reserve tank (See COOLANT RESERVE TANK REMOVAL/INSTALLATION [PYUL] ). |
| 3 | Cooling system cap (main) (See COOLING SYSTEM CAP INSPECTION [PYUL] ). |
| 4 | Water pump (See WATER PUMP REMOVAL/INSTALLATION [PYUL] ). |
| 5 | Electric water pump No. 1 (See ELECTRIC WATER PUMP No. 1 REMOVAL/INSTALLATION [PYUL] ). (See ELECTRIC WATER PUMP No. 1 INSPECTION [PYUL] ). |
| 6 | Radiator (See RADIATOR REMOVAL/INSTALLATION [PYUL] ). (See ENGINE COOLANT REPLACEMENT [PYUL] ). (See ENGINE COOLANT CONCENTRATION INSPECTION [PYUL] ). (See ENGINE COOLANT LEAKAGE INSPECTION [PYUL] ). |
| 7 | Thermostat (See THERMOSTAT REMOVAL/INSTALLATION [PYUL] ). (See THERMOSTAT INSPECTION [PYUL] ). |
| 8 | Cooling fan motor (See COOLING FAN MOTOR REMOVAL/INSTALLATION [PYUL] ). (See COOLING FAN MOTOR INSPECTION [PYUL] ). (See COOLING FAN MOTOR INSPECTION [PYUL] ). |
