Fuel Tank Side
WARNING: This page is about a different variant/trim than selected.

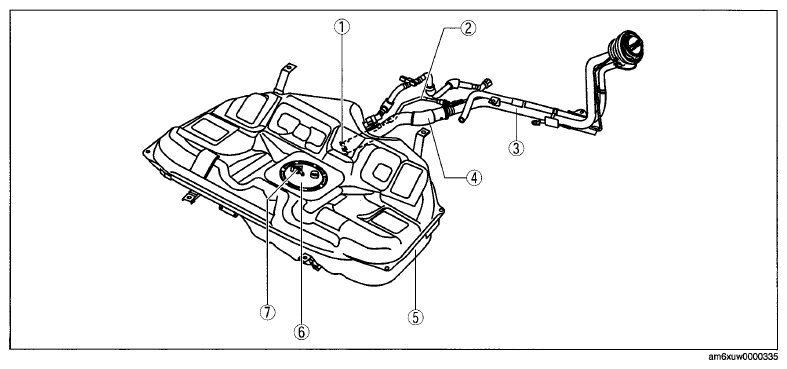

FUEL SYSTEM COMPONENTS REFERENCE CHART
| 1 | Non-return valve (See NON-RETURN VALVE INSPECTION .) |
| 2 | Breather hose (See FUEL TANK REMOVAL/INSTALLATION .) |
| 3 | Fuel-filler pipe (See FUEL TANK REMOVAL/INSTALLATION .) |
| 4 | Joint hose (See FUEL TANK REMOVAL/INSTALLATION .) |
| 5 | Fuel tank (See FUEL TANK REMOVAL/INSTALLATION .) (See FUEL TANK INSPECTION [MZR 2.5] .) |
| 6 | Fuel pump unit (See FUEL PUMP UNIT REMOVAL/INSTALLATION .) (See FUEL PUMP UNIT DISASSEMBLY/ASSEMBLY .) (See FUEL PUMP UNIT INSPECTION .) |
| 7 | Quick release connector (See QUICK RELEASE CONNECTOR REMOVAL/INSTALLATION .) |
