Intake-Air System Location Index
WARNING: This page is about a different variant/trim than selected.

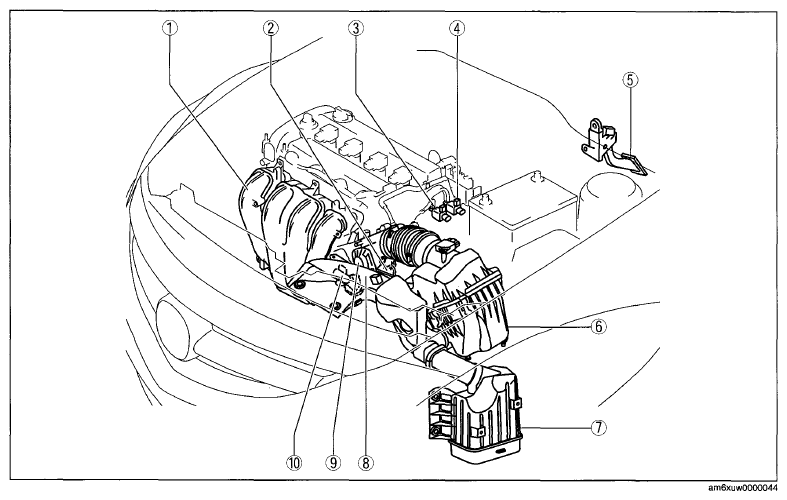

INTAKE-AIR SYSTEM COMPONENTS REFERENCE CHART
| 1 | Intake manifold (See INTAKE-AIR SYSTEM REMOVAL/INSTALLATION .) (See INTAKE MANIFOLD VACUUM INSPECTION .) |
| 2 | Variable tumble shutter valve actuator (See VARIABLE TUMBLE SHUTTER VALVE ACTUATOR INSPECTION .) |
| 3 | Variable intake air solenoid valve (See INTAKE-AIR SYSTEM REMOVAL/INSTALLATION .) (See VARIABLE INTAKE AIR SOLENOID VALVE INSPECTION .) |
| 4 | Variable tumble solenoid valve (See INTAKE-AIR SYSTEM REMOVAL/INSTALLATION .) (See VARIABLE TUMBLE SOLENOID VALVE INSPECTION .) |
| 5 | Accelerator pedal (See ACCELERATOR PEDAL REMOVAL/INSTALLATION .) |
| 6 | Air cleaner (See INTAKE-AIR SYSTEM REMOVAL/INSTALLATION .) (See AIR CLEANER ELEMENT INSPECTION .) |
| 7 | Resonance chamber (See INTAKE-AIR SYSTEM REMOVAL/INSTALLATION .) |
| 8 | Fresh-air duct (See INTAKE-AIR SYSTEM REMOVAL/INSTALLATION .) |
| 9 | Throttle body (See INTAKE-AIR SYSTEM REMOVAL/INSTALLATION .) (See THROTTLE BODY INSPECTION .) |
| 10 | Variable intake air shutter valve actuator (See VARIABLE INTAKE AIR SHUTTER VALVE ACTUATOR INSPECTION .) |
