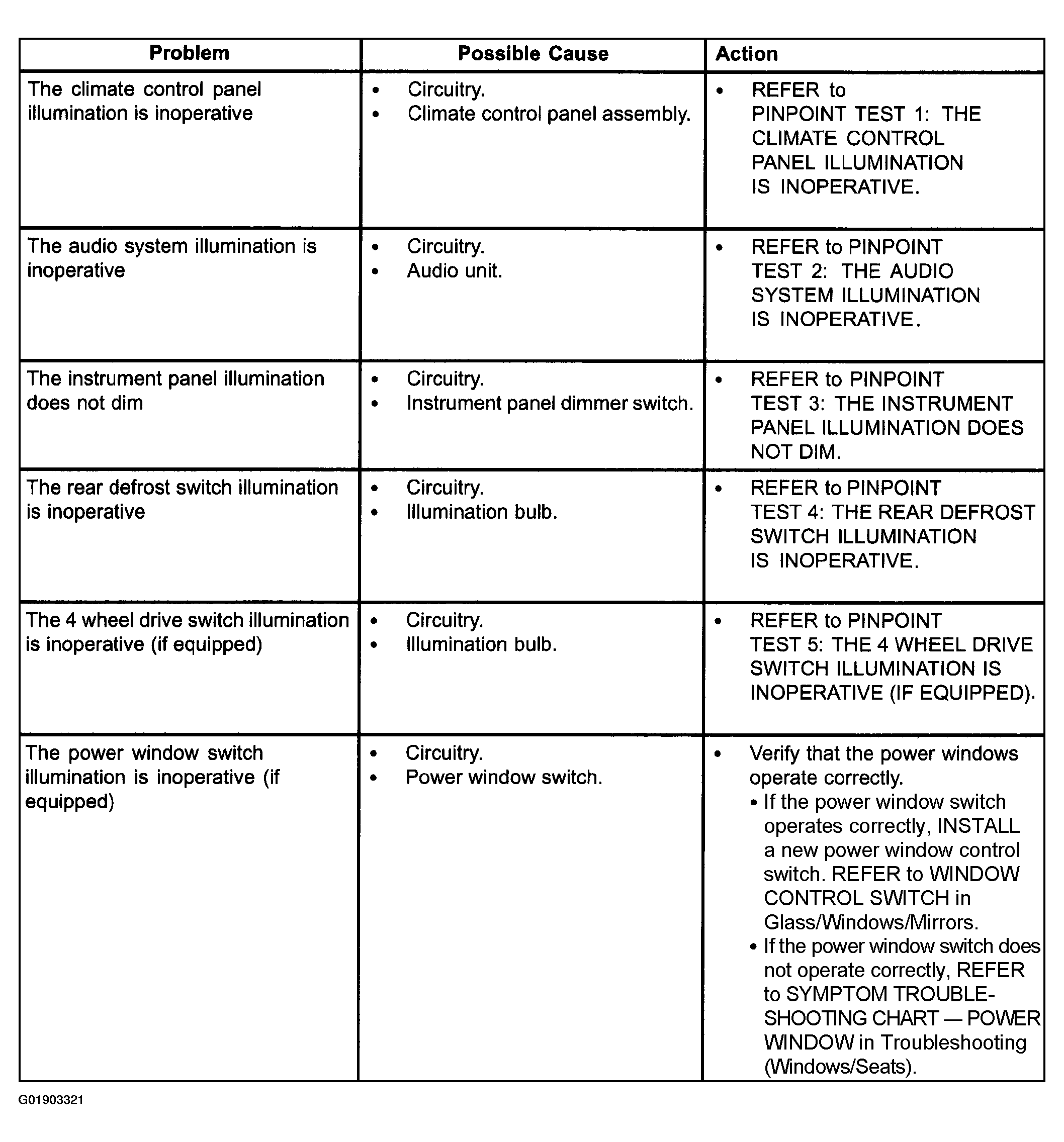

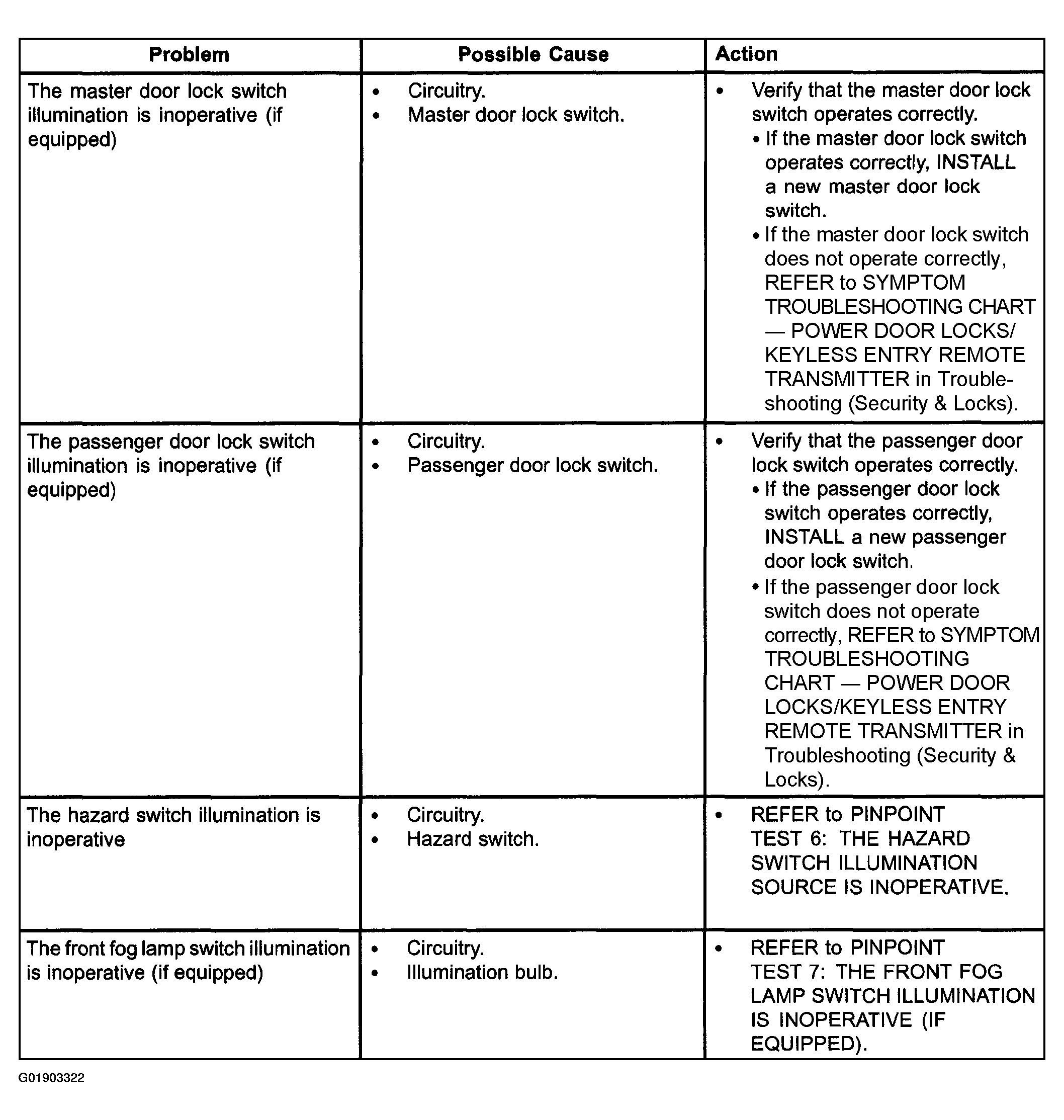

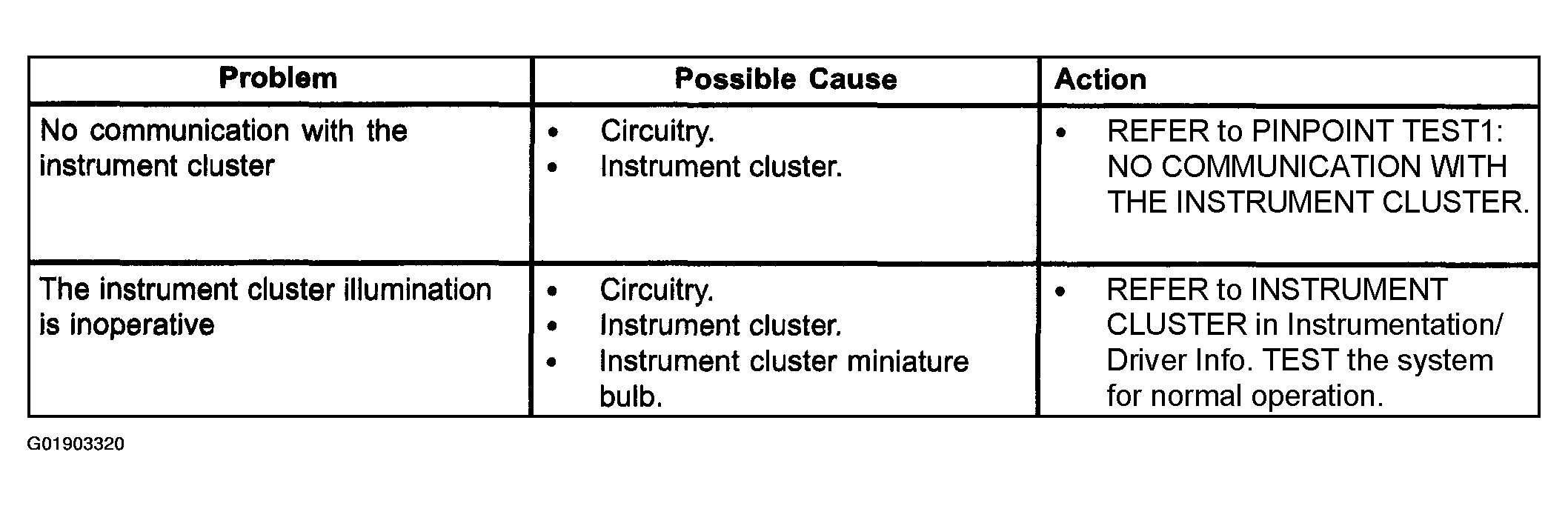

Symptom Troubleshooting Chart - Illumination: Notes
WARNING: This page is about a different car, the 2003 Mazda Tribute. However, it is still accessible from the selected car via links, so may be relevant.
PINPOINT TEST
| PINPOINT TEST | DESCRIPTION |
|---|---|
| PINPOINT TEST 1 | THE CLIMATE CONTROL PANEL ILLUMINATION IS INOPERATIVE |
| PINPOINT TEST 2 | THE AUDIO SYSTEM ILLUMINATION IS INOPERATIVE |
| PINPOINT TEST 3 | THE INSTRUMENT PANEL ILLUMINATION DOES NOT DIM |
| PINPOINT TEST 4 | THE REAR DEFROST SWITCH ILLUMINATION IS INOPERATIVE |
| PINPOINT TEST 5 | THE 4 WHEEL DRIVE SWITCH ILLUMINATION IS INOPERATIVE (IF EQUIPPED) |
| PINPOINT TEST 6 | THE HAZARD SWITCH ILLUMINATION SOURCE IS INOPERATIVE |
| PINPOINT TEST 7 | THE FRONT FOG LAMP SWITCH ILLUMINATION IS INOPERATIVE (IF EQUIPPED) |
