Disassembly [12/2023 - ]: Procedure
- REMOVE NO. 3 HEATER TO REGISTER DUCT SUB-ASSEMBLY
HINT:
The illustrations are representative examples, and details may differ.

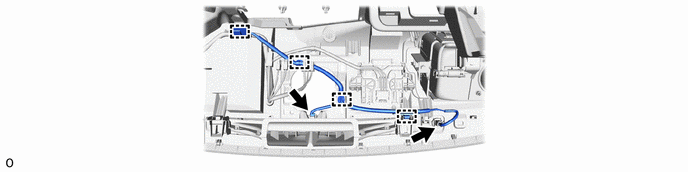

- REMOVE NO. 2 INSTRUMENT PANEL WIRE

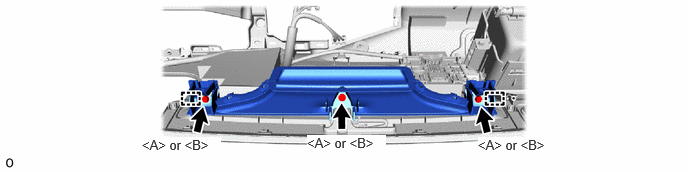

- REMOVE DEFROSTER NOZZLE ASSEMBLY
- REMOVE ANTENNA CORD SUB-ASSEMBLY
Refer to PROCEDURE - Step 4
- REMOVE NAVIGATION ANTENNA ASSEMBLY WITH BRACKET
Refer to PROCEDURE - Step 6
- REMOVE NO. 2 INSTRUMENT PANEL WIRE
Refer to PROCEDURE - Step 4 - REMOVE INSTRUMENT PANEL PASSENGER AIRBAG ASSEMBLY
Refer to PROCEDURE - Step 5 - REMOVE NO. 1 INSTRUMENT PANEL PIN

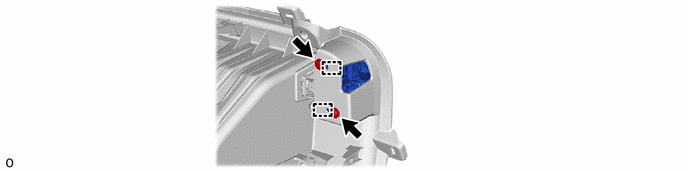

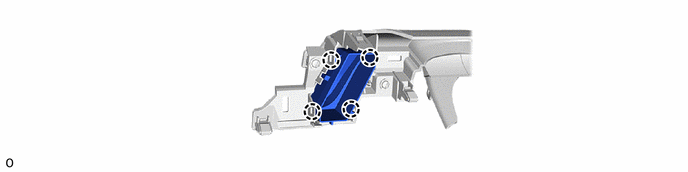

- REMOVE GLOVE COMPARTMENT DOOR LOCK ASSEMBLY

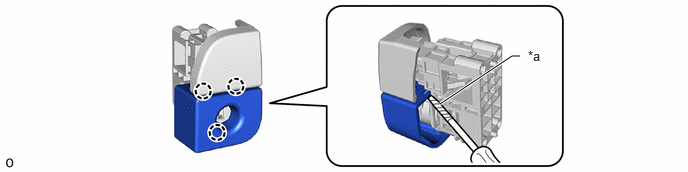

- REMOVE GLOVE COMPARTMENT DOOR LOCK COVER

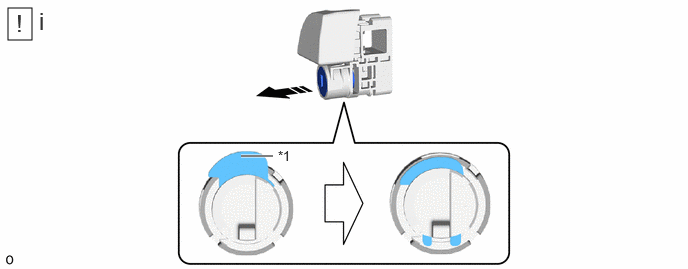

- REMOVE GLOVE COMPARTMENT LOCK CYLINDER
- REMOVE GLOVE COMPARTMENT DOOR STOPPER SUB-ASSEMBLY
- REMOVE SWITCH BACE HOLE COVER (w/o Panoramic View Monitor System)
- REMOVE NO. 2 COMBINATION SWITCH ASSEMBLY (w/ Panoramic View Monitor System)
Refer to PROCEDURE - Step 3
