Installation [12/2017 - ]: Procedure
- INSTALL VACUUM PUMP ASSEMBLY
- When reusing the vacuum pump assembly:

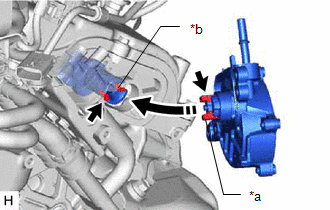

- Install the vacuum pump assembly so that the coupling teeth of the vacuum pump assembly and groove of the camshaft are engaged.
*a Coupling Teeth *b Groove NOTE:- Ensure that the vacuum pump assembly is installed securely.
- Be careful not to pinch the No. 1 vacuum pump O-ring.

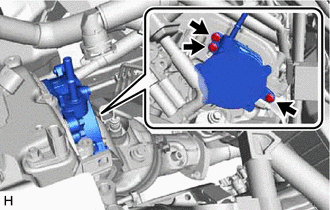

- Using an 8 mm socket wrench, install the vacuum pump assembly with the 3 bolts.
Torque: 10 N.m (102 kgf/cm, 7 ft.lbf)
NOTE:After installation, check that there are no gaps between the matching surfaces and that the vacuum pump assembly is not installed at an angle.
- Align the connector with the vacuum pump assembly, and push them together until the connector makes a "click" sound.NOTE:
- Check that there is no foreign matter on the connecting parts.
- After connecting the connector, check that the vacuum pump assembly and connector are securely connected by pulling on them.

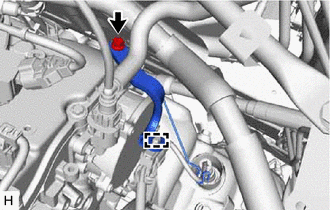

- INSTALL WIRING HARNESS CLAMP BRACKET
- INSTALL NO. 1 WATER BY-PASS TUBE
Refer to PROCEDURE - Step 13 [12/2017 - 10/2020] , or refer to PROCEDURE - Step 12 [10/2020 - ]
- CONNECT OUTLET HEATER WATER HOSE
Refer to PROCEDURE - Step 120 [12/2017 - 09/2018] , or refer to PROCEDURE - Step 120 [09/2018 - 10/2020] , or refer to PROCEDURE - Step 120 [10/2020 - 10/2023] , or refer to PROCEDURE - Step 120 [10/2023 - ]
- CONNECT INLET HEATER WATER HOSE
Refer to PROCEDURE - Step 121 [12/2017 - 09/2018] , or refer to PROCEDURE - Step 121 [09/2018 - 10/2020] , or refer to PROCEDURE - Step 121 [10/2020 - 10/2023] , or refer to PROCEDURE - Step 121 [10/2023 - ]
- CONNECT ENGINE WIRE HARNESS
Refer to PROCEDURE - Step 16 [12/2017 - 10/2020] , or refer to PROCEDURE - Step 15 [10/2020 - ]
- INSTALL NO. 1 VACUUM SWITCHING VALVE ASSEMBLY
Refer to PROCEDURE - Step 7
- INSTALL V-BANK COVER BRACKET
Refer to PROCEDURE - Step 18 [12/2017 - 10/2020] , or refer to PROCEDURE - Step 17 [10/2020 - ]
- CONNECT FUEL VAPOR FEED PIPE
Refer to PROCEDURE - Step 19 [12/2017 - 10/2020] , or refer to PROCEDURE - Step 18 [10/2020 - ]
- INSTALL THROTTLE W/THROTTLE POSITION SENSOR BODY ASSEMBLY
Refer to INSTALLATION [12/2017 - ]
- ADD COOLANT (for Intercooler)
Refer to PROCEDURE - Step 5
- INSPECT FOR COOLANT LEAK (for Intercooler)
Refer to ON-VEHICLE INSPECTION [12/2017 - ]
- INSTALL FENDER APRON BRACE SUB-ASSEMBLY RH
Refer to PROCEDURE - Step 52 [12/2017 - 10/2020] , or refer to PROCEDURE - Step 52 [10/2020 - 10/2023] , or refer to PROCEDURE - Step 51 [10/2023 - ]
- INSTALL CENTER NO. 2 COWL TOP VENTILATOR LOUVER
Refer to PROCEDURE - Step 10 [12/2017 - 10/2020] , or refer to PROCEDURE - Step 9 [10/2020 - ]
- INSTALL HOOD TO COWL TOP SEAL
Refer to PROCEDURE - Step 12 [12/2017 - 10/2020] , or refer to PROCEDURE - Step 11 [10/2020 - ]
- INSTALL RADIATOR COVER PLATE
Refer to PROCEDURE - Step 191 [12/2017 - 09/2018] , or refer to PROCEDURE - Step 191 [09/2018 - 10/2020] , or refer to PROCEDURE - Step 192 [10/2020 - 10/2023] , or refer to PROCEDURE - Step 191 [10/2023 - ]
- INSTALL V-BANK COVER SUB-ASSEMBLY
Refer to PROCEDURE - Step 192 [12/2017 - 09/2018] , or refer to PROCEDURE - Step 192 [09/2018 - 10/2020] , or refer to PROCEDURE - Step 193 [10/2020 - 10/2023] , or refer to PROCEDURE - Step 192 [10/2023 - ]
- INSPECT VACUUM PUMP OPERATION
Refer to ON-VEHICLE INSPECTION [12/2017 - ]
