Removal [08/2021 - ]: Procedure
- CHANGE POWER TILT AND POWER TELESCOPIC STEERING COLUMN SYSTEM SETTINGS (for Power Tilt and Power Telescopic Steering Column)
Refer to PROCEDURE - Step 2 [08/2021 - 09/2022] , or refer to PROCEDURE - Step 2 [09/2022 - ]
- REMOVE FRONT DOOR SCUFF PLATE LH
Refer to PROCEDURE - Step 4 [08/2021 - 09/2022] , or refer to PROCEDURE - Step 4 [09/2022 - ]
- REMOVE COWL SIDE TRIM BOARD LH
Refer to PROCEDURE - Step 5 [08/2021 - 09/2022] , or refer to PROCEDURE - Step 5 [09/2022 - ]
- REMOVE FRONT DOOR OPENING TRIM COVER LH
Refer to PROCEDURE - Step 6 [08/2021 - 09/2022] , or refer to PROCEDURE - Step 6 [09/2022 - ]
- REMOVE INSTRUMENT SIDE PANEL LH
Refer to PROCEDURE - Step 14 [08/2021 - 09/2022] , or refer to PROCEDURE - Step 14 [09/2022 - ]
- REMOVE NO. 1 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY
Refer to PROCEDURE - Step 15 [08/2021 - 09/2022] , or refer to PROCEDURE - Step 15 [09/2022 - ]
- REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY
Refer to PROCEDURE - Step 16 [08/2021 - 09/2022] , or refer to PROCEDURE - Step 16 [09/2022 - ]
- REMOVE FRONT DOOR SCUFF PLATE RH
HINT:
Use the same procedure as for the LH side.
- REMOVE COWL SIDE TRIM BOARD RH
HINT:
Use the same procedure as for the LH side.
- REMOVE FRONT DOOR OPENING TRIM COVER RH
HINT:
Use the same procedure as for the LH side.
- REMOVE INSTRUMENT SIDE PANEL RH
Refer to PROCEDURE - Step 22 [08/2021 - 09/2022] , or refer to PROCEDURE - Step 22 [09/2022 - ]
- REMOVE LOWER INSTRUMENT PANEL SUB-ASSEMBLY
Refer to PROCEDURE - Step 26 [08/2021 - 09/2022] , or refer to PROCEDURE - Step 26 [09/2022 - ]
- REMOVE NO. 2 INSTRUMENT CLUSTER MOULDING
Refer to PROCEDURE - Step 29 [08/2021 - 09/2022] , or refer to PROCEDURE - Step 29 [09/2022 - ]
- REMOVE INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY (w/o Headup Display)
Refer to PROCEDURE - Step 30 [08/2021 - 09/2022] , or refer to PROCEDURE - Step 30 [09/2022 - ]
- REMOVE INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY (w/ Headup Display)
Refer to PROCEDURE - Step 31 [08/2021 - 09/2022] , or refer to PROCEDURE - Step 31 [09/2022 - ]
- REMOVE AIR CONDITIONING CONTROL ASSEMBLY
Refer to PROCEDURE - Step 9
- REMOVE INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY (for 8 Inch Display)
Refer to PROCEDURE - Step 33 [08/2021 - 09/2022] , or refer to PROCEDURE - Step 33 [09/2022 - ]
- REMOVE MULTI-DISPLAY ASSEMBLY WITH CLOCK (for 8 Inch Display)
Refer to PROCEDURE - Step 3
- REMOVE INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY (for 12.3 Inch Display)
Refer to PROCEDURE - Step 35 [08/2021 - 09/2022] , or refer to PROCEDURE - Step 35 [09/2022 - ]
- REMOVE MULTI-DISPLAY ASSEMBLY WITH CLOCK (for 12.3 Inch Display)
Refer to PROCEDURE - Step 5
- REMOVE NO. 3 INSTRUMENT CLUSTER FINISH PANEL GARNISH
Refer to PROCEDURE - Step 37 [08/2021 - 09/2022] , or refer to PROCEDURE - Step 37 [09/2022 - ]
- REMOVE UPPER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY
Refer to PROCEDURE - Step 40 [08/2021 - 09/2022] , or refer to PROCEDURE - Step 40 [09/2022 - ]
- REMOVE NO. 1 INSTRUMENT CLUSTER FINISH PANEL GARNISH
Refer to PROCEDURE - Step 42 [08/2021 - 09/2022] , or refer to PROCEDURE - Step 42 [09/2022 - ]
- REMOVE INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY

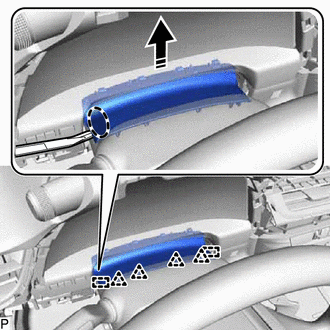

- Using a moulding remover, disengage the 4 clips and 2 guides as shown in the illustration.

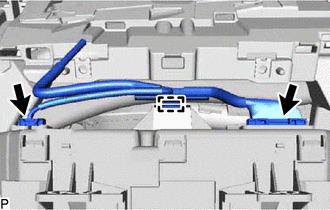

Insert Moulding Remover Here Remove in this Direction - Disconnect the connector.

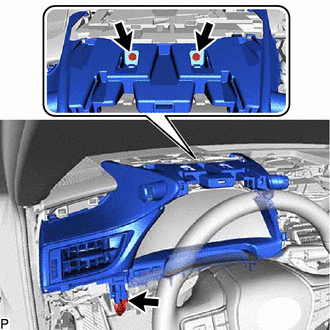

- Remove the 2 screws.

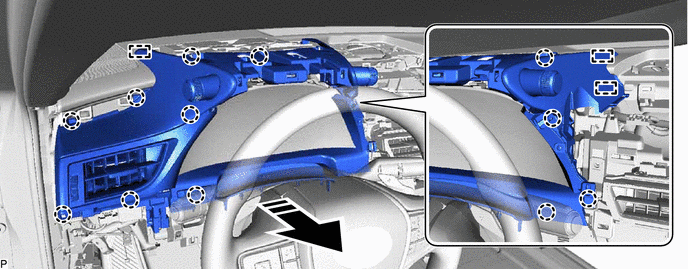

- Disengage the 12 claws and 3 guides as shown in the illustration to remove the instrument cluster finish panel assembly.
Remove in this Direction - -
- Using a moulding remover, disengage the 4 clips and 2 guides as shown in the illustration.

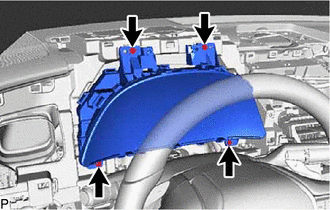

- REMOVE COMBINATION METER ASSEMBLY
