DTC P0013: Camshaft Position "B" Actuator Circuit / Open (Bank 1); DTC P0023: Camshaft Position "B" Actuator Circuit / Open (Bank 2): Wiring Diagram

WARNING: This page is about a different car, the 2009 Lexus IS 350. However, it is still accessible from the selected car via links, so may be relevant.

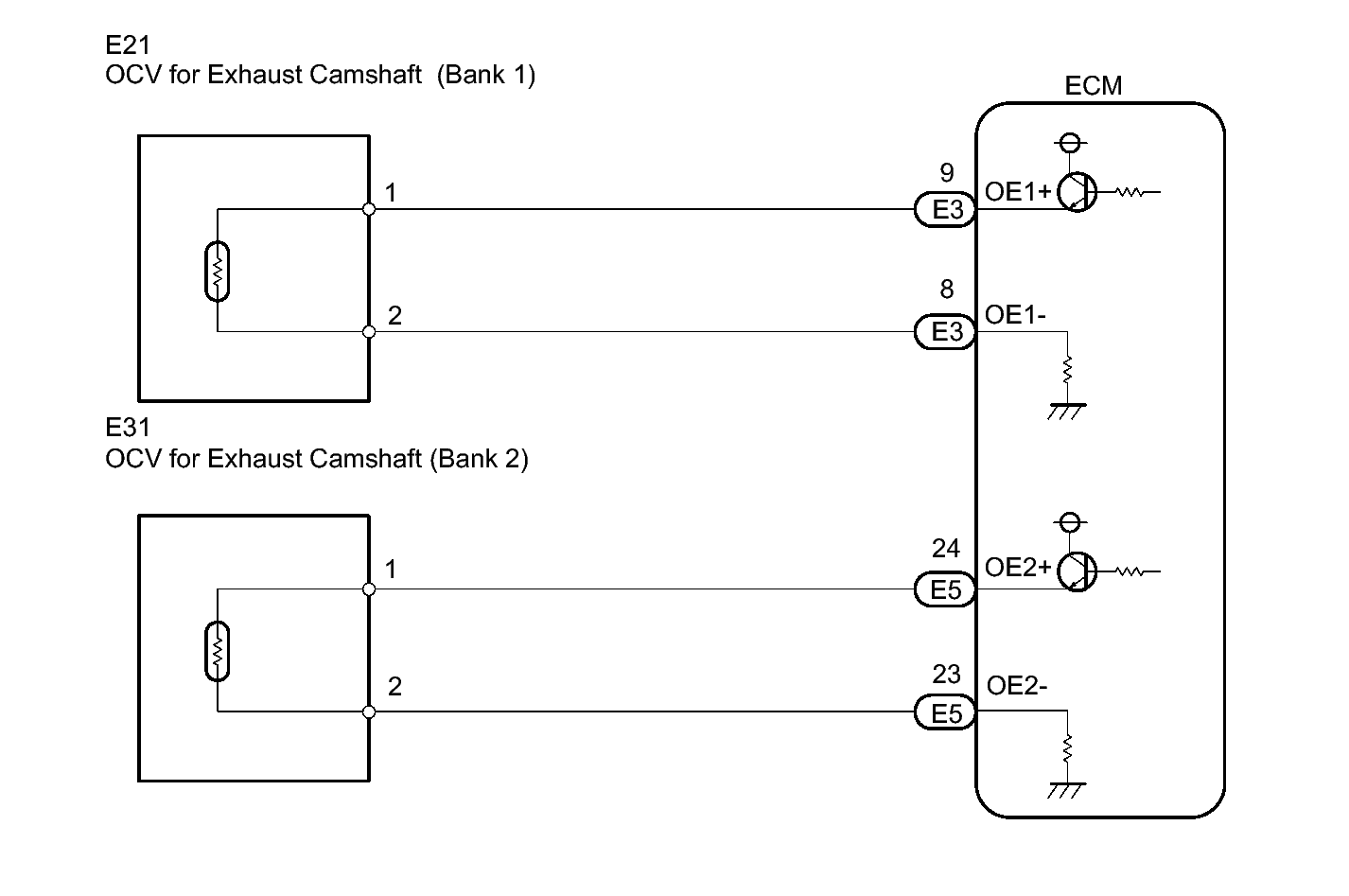

Fig 1: OCV For Exhaust Camshaft - Wiring Diagram
GTY145073Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
