Fuel Lid Opener Motor Assembly: Removal
- REMOVE NO. 2 LUGGAGE COMPARTMENT TRIM COVER
- REMOVE DECK SIDE TRIM BOX LH
- REMOVE DECK SIDE TRIM BOX RH
- REMOVE ROPE HOOK ASSEMBLY (See Step 5 in REMOVAL
)
- REMOVE REAR LUGGAGE COMPARTMENT TRIM COVER (See Step 6 in REMOVAL
)
- REMOVE NO. 2 ROOM LIGHT ASSEMBLY (See Step 7 in REMOVAL
)
- REMOVE ROPE HOOK (See Step 8 in REMOVAL
)
- REMOVE FRONT LUGGAGE COMPARTMENT TRIM COVER (See Step 9 in REMOVAL
)
- REMOVE NO. 1 LUGGAGE COMPARTMENT TRIM HOOK (See Step 10 in REMOVAL
)
- REMOVE SIDE LUGGAGE COMPARTMENT TRIM COVER (See Step 11 in REMOVAL
)

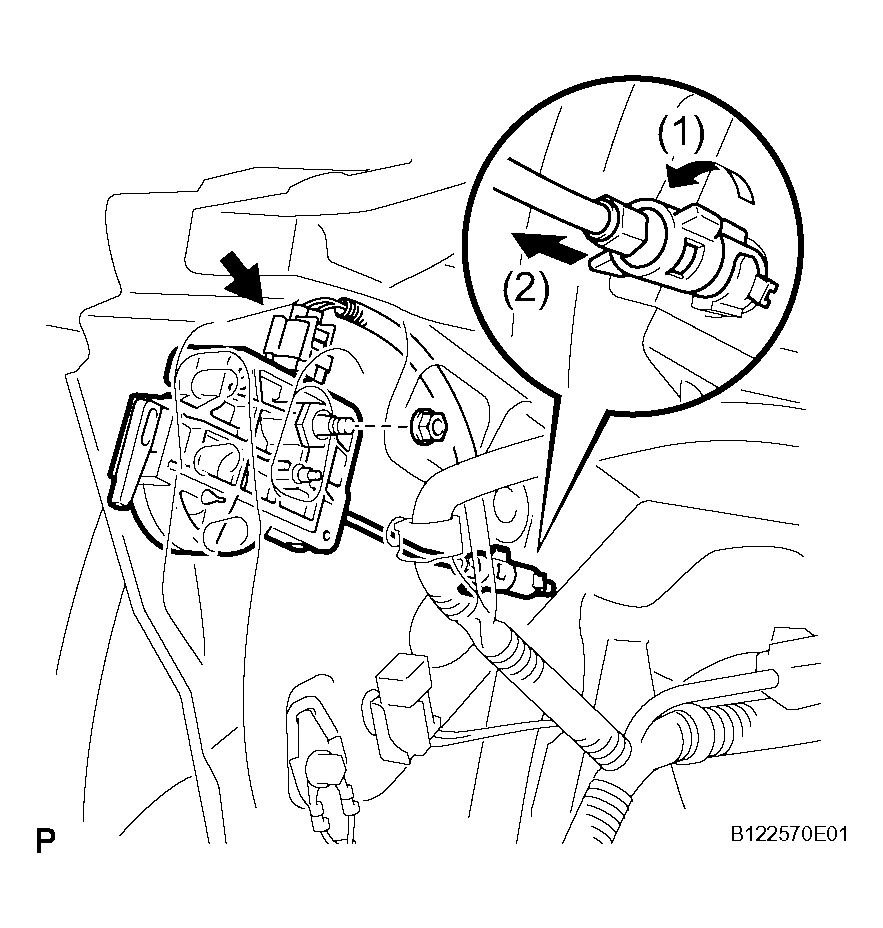

- REMOVE FUEL LID OPENER MOTOR ASSEMBLY
- Disconnect the connector.
- Remove the lock and nut.
- Remove the fuel lid opener motor assembly.
