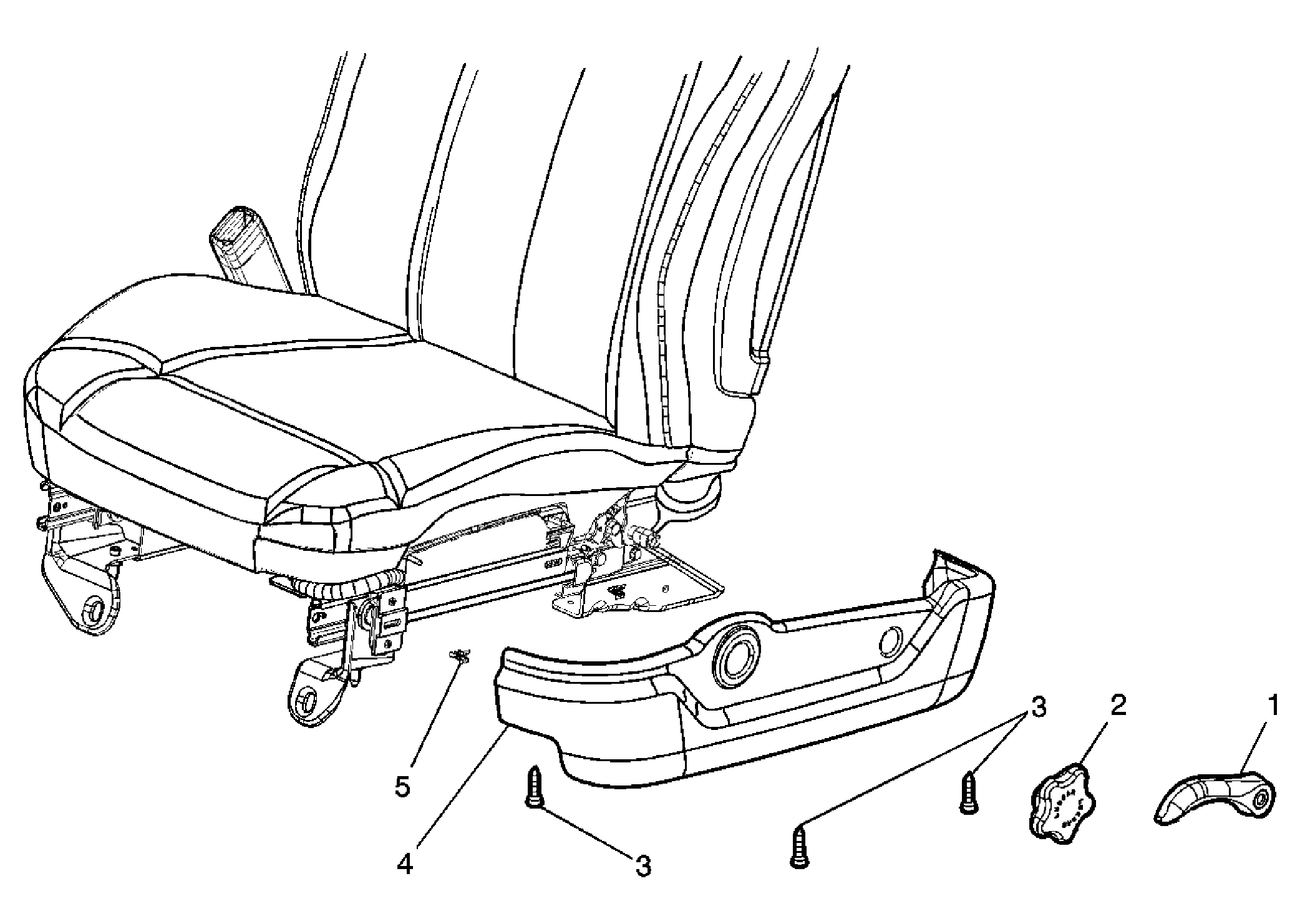

Front Seat Trim Panel Replacement (Manual Lumbar)
| Callout | Component Name |
|---|---|
| Preliminary Procedure: Remove the front bucket seat. Refer to Front Seat Replacement - Bucket . |
|
| 1 | Seat Recliner Handle Refer to Driver Seat and Passenger Seat Recliner Handle Replacement . |
| 2 | Lumbar Support Actuator Knob Tip: Pull away from the seat to remove. |
| 3 | Seat Adjuster Front Finish Cover Screw (Qty: 3)
NOTE:
Refer to Fastener Notice
.
Tighten: 2 N.m (18 lb in) |
| 4 | Front Seat Trim Panel |
| 5 | Front Seat Trim Panel Retainer Clip (Qty: 2) |
