Master Cylinder Area
For Replacement of components listed below, see Repair Procedure

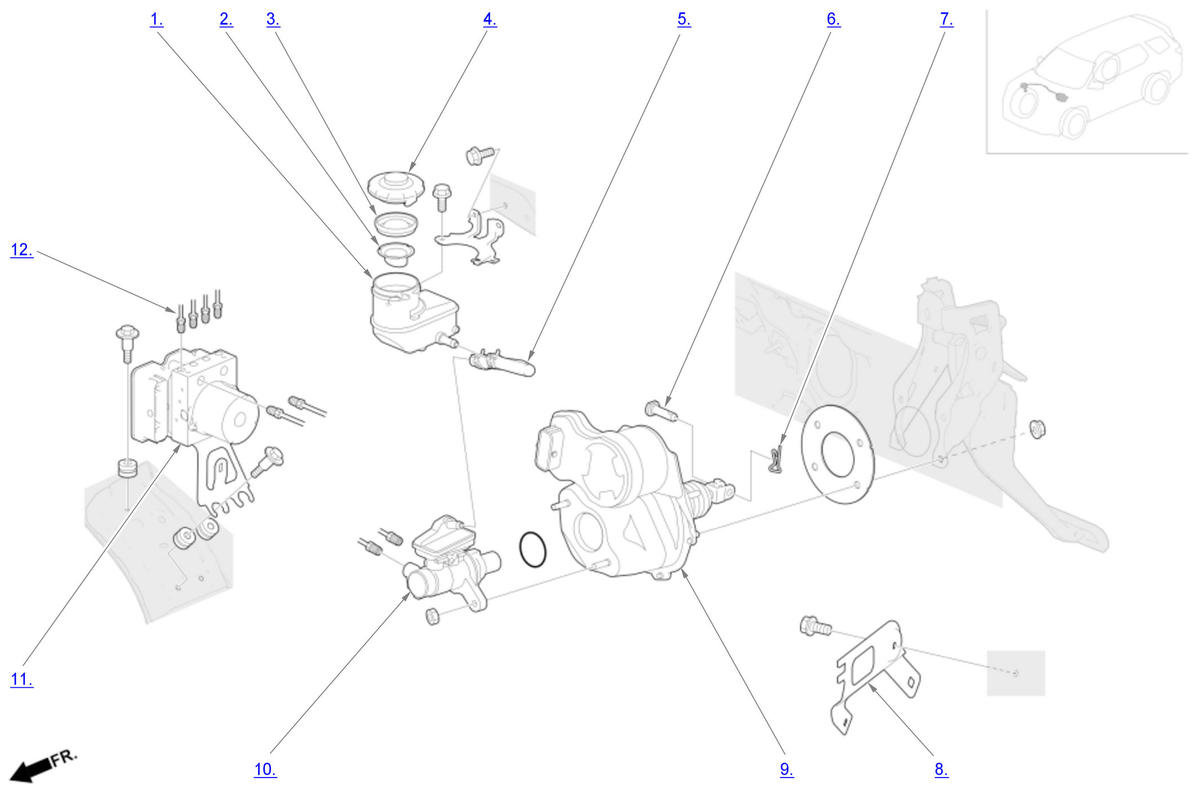

Exploded View Of Master Cylinder Area (Items 1 thru 12) (1 Of 2)

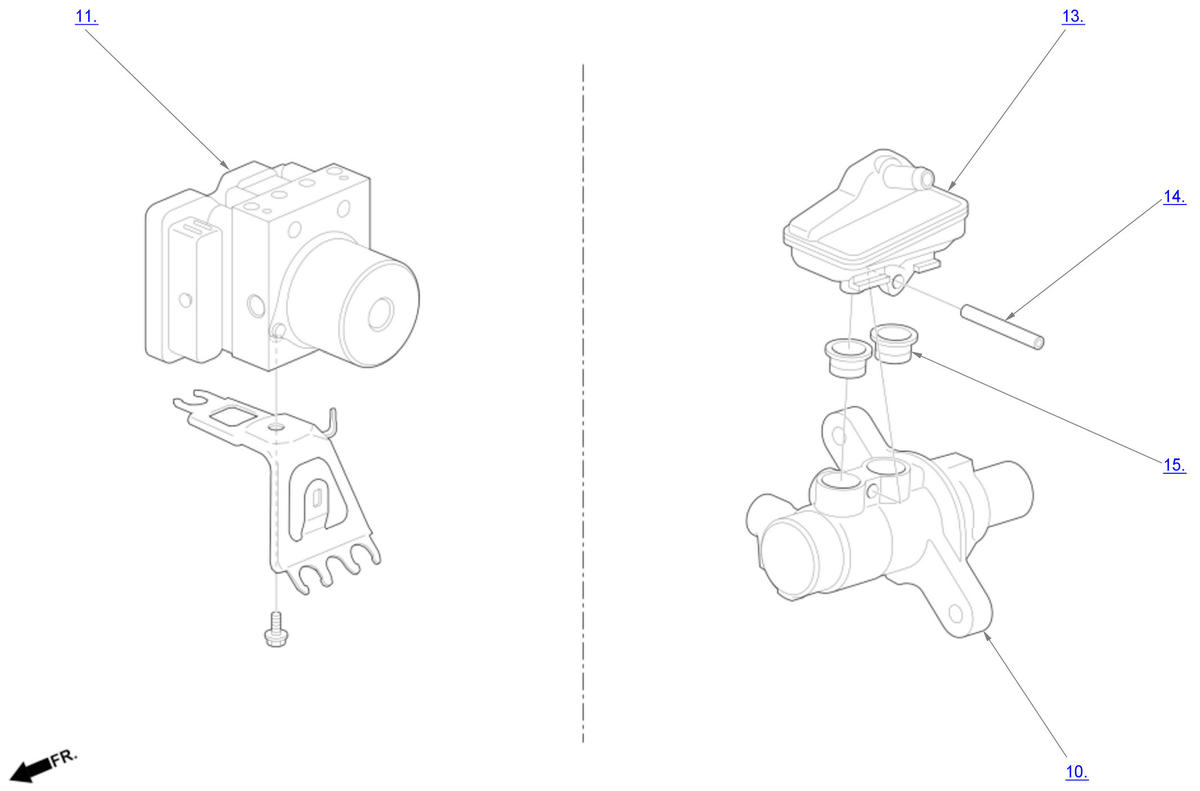

Exploded View Of Master Cylinder Area (Items 13 thru 15) (2 Of 2)
Master Cylinder Area
| Component Name | Callout |
|---|---|
| Reservoir | 1 |
| Strainer | 2 |
| Reservoir Seal | 3 |
| Reservoir Cap | 4 |
| Reservoir Hose | 5 |
| Clevis Pin | 6 |
| Lock Pin | 7 |
| EPS Wire Harness Bracket | 8 |
| Electric Brake Booster | 9 |
| Master Cylinder | 10 |
| VSA Modulator-Control Unit | 11 |
| Brake Line | 12 |
| Reservoir Union | 13 |
| Pin | 14 |
| Grommet | 15 |
