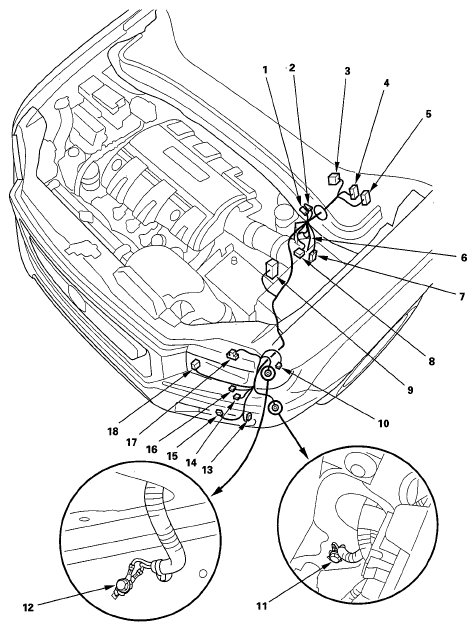

Left Engine Compartment Wire Harness
LEFT ENGINE COMPARTMENT WIRE HARNESS CONNECTOR REFERENCE CHART
| Connector or Terminal | Ref | Cavities | Location | Connects to | Notes |
|---|---|---|---|---|---|
| Auxiliary under-hood fuse box | 6 | Left side of engine compartment | |||
| Brake fluid level switch (-) | 2 | 1 | Left side of engine compartment | ||
| Brake fluid level switch (+) | 2 | 1 | Left side of engine compartment | ||
| Horn (low) | 16 | 1 | Behind middle of front bumper | ||
| Left daytime running light | 13 | 2 | Behind left side of front bumper | ||
| Left fog light | 15 | 2 | Behind left side of front bumper | ||
| Left front turn signal/parking light | 10 | 3 | Behind left headlight | ||
| Left front wheel sensor | 7 | 2 | Left side of engine compartment | ||
| Left headlight | 17 | 3 | Behind left headlight | ||
| MAF sensor/IAT sensor | 8 | 5 | Left side of engine compartment | ||
| SRS left front impact sensor | 14 | 2 | Left side of engine compartment | ||
| VSA modulator-control unit | 9 | 46 | Left side of engine compartment | ||
| C203 | 3 | 18 | Under left side of dash | Right engine compartment wire harness (see RIGHT ENGINE COMPARTMENT WIRE HARNESS ) | |
| C207 | 18 | 2 | Behind middle of front bumper | Right engine compartment wire harness (see RIGHT ENGINE COMPARTMENT WIRE HARNESS ) | |
| C301 | 5 | 4 | Under left side of dash | Dashboard wire harness (see DASHBOARD WIRE HARNESS (LEFT BRANCH) ) | |
| C302 | 4 | 23 | Under left side of dash | Dashboard wire harness (see DASHBOARD WIRE HARNESS (LEFT BRANCH) ) | |
| G301 | 12 | Left side of engine compartment | Body ground, via left engine compartment wire harness | ||
| G302 | 11 | Left side of engine compartment | Body ground, via left engine compartment wire harness |
