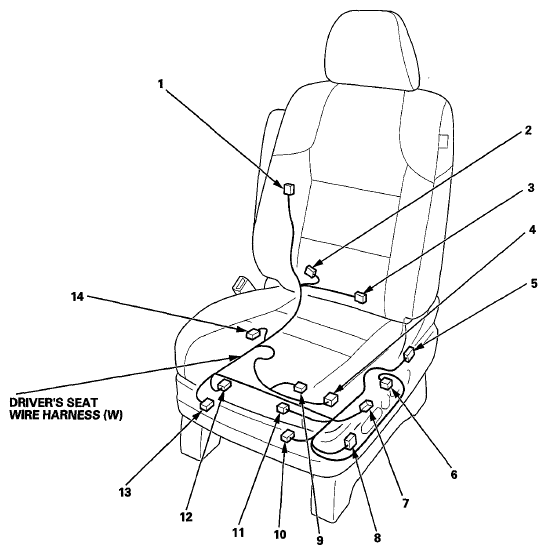

Driver's Seat Wire Harness (W)
DRIVER'S SEAT WIRE HARNESS REFERENCE CHART
| Connector or Terminal |
Ref |
Cavities |
Location |
Connects to |
Notes |
| Driver's lumbar support motor |
1 |
2 |
Driver's seat |
|
|
| Driver's lumbar support switch |
6 |
5 |
Driver's seat |
|
|
| Driver's power seat adjustment switch |
8 |
12 |
Driver's seat |
|
|
| Driver's seat belt buckle switch |
11 |
2 |
Driver's seat |
|
|
| Driver's seat cushion heater |
13 |
5 |
Driver's seat |
|
|
| Driver's power seat front up-down motor |
14 |
2 |
Driver's seat |
|
|
| Driver's power front up-down motor/position sensor |
14 |
5 |
Driver's seat |
|
|
| Driver's power seat position sensor |
5 |
2 |
Driver's seat |
|
|
| Driver's power seat rear up-down motor |
7 |
2 |
Driver's seat |
|
|
| Driver's power rear up-down motor/position sensor |
7 |
5 |
Driver's seat |
|
|
| Driver's power seat recline motor |
3 |
2 |
Driver's seat |
|
|
| Driver's power seat recline motor/position sensor |
3 |
5 |
Driver's seat |
|
|
| Driver's power seat slide motor |
9 |
5 |
Driver's seat |
|
|
| Driver's power seat slide motor/position sensor |
9 |
5 |
Driver's seat |
|
|
| Driver's seat-back heater |
2 |
2 |
Driver's seat |
|
|
| Power seat control unit connector A |
10 |
18 |
Driver's seat |
|
|
| Power seat control unit connector B |
12 |
40 |
Driver's seat |
|
|
| C601 |
4 |
23 |
Under driver's seat |
Left side wire harness (left front branch) (see Left Side Wire Harness (Left Front Branch) (L) ) |
|
| C601 |
4 |
18 |
Under driver's seat |
Left side wire harness (left front branch) (see Left Side Wire Harness (Left Front Branch) (L) ) |
|
Courtesy of AMERICAN HONDA MOTOR CO., INC.
