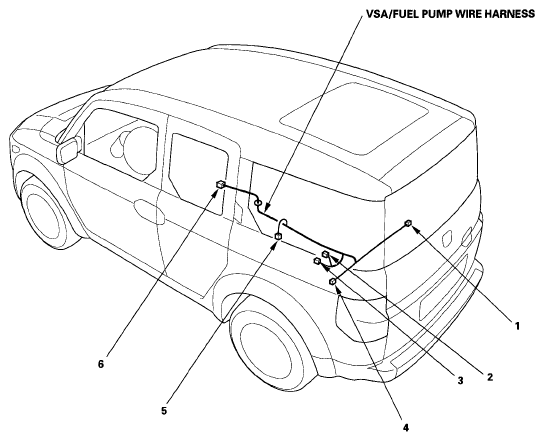

VSA/Fuel Pump Wire Harness
CONNECTOR TERMINAL REFERENCE
| Connector or Terminal | Ref | Cavities | Location | Connects to | Notes |
|---|---|---|---|---|---|
| EVAP canister vent shut valve | 2 | 2 | Under left rear of vehicle | ||
| Fuel tank unit | 5 | 5 | Under left rear of vehicle | ||
| Fuel tank pressure (FTP) sensor | 3 | 3 | Under left rear of vehicle | ||
| Left rear wheel sensor | 4 | 2 | Under left rear of vehicle | ||
| Right rear wheel speed sensor | 1 | 2 | Under right rear of vehicle | ||
| C558 | 6 | 14 | Under center console | Floor wire harness (see FLOOR WIRE HARNESS (RIGHT BRANCH) ) |
