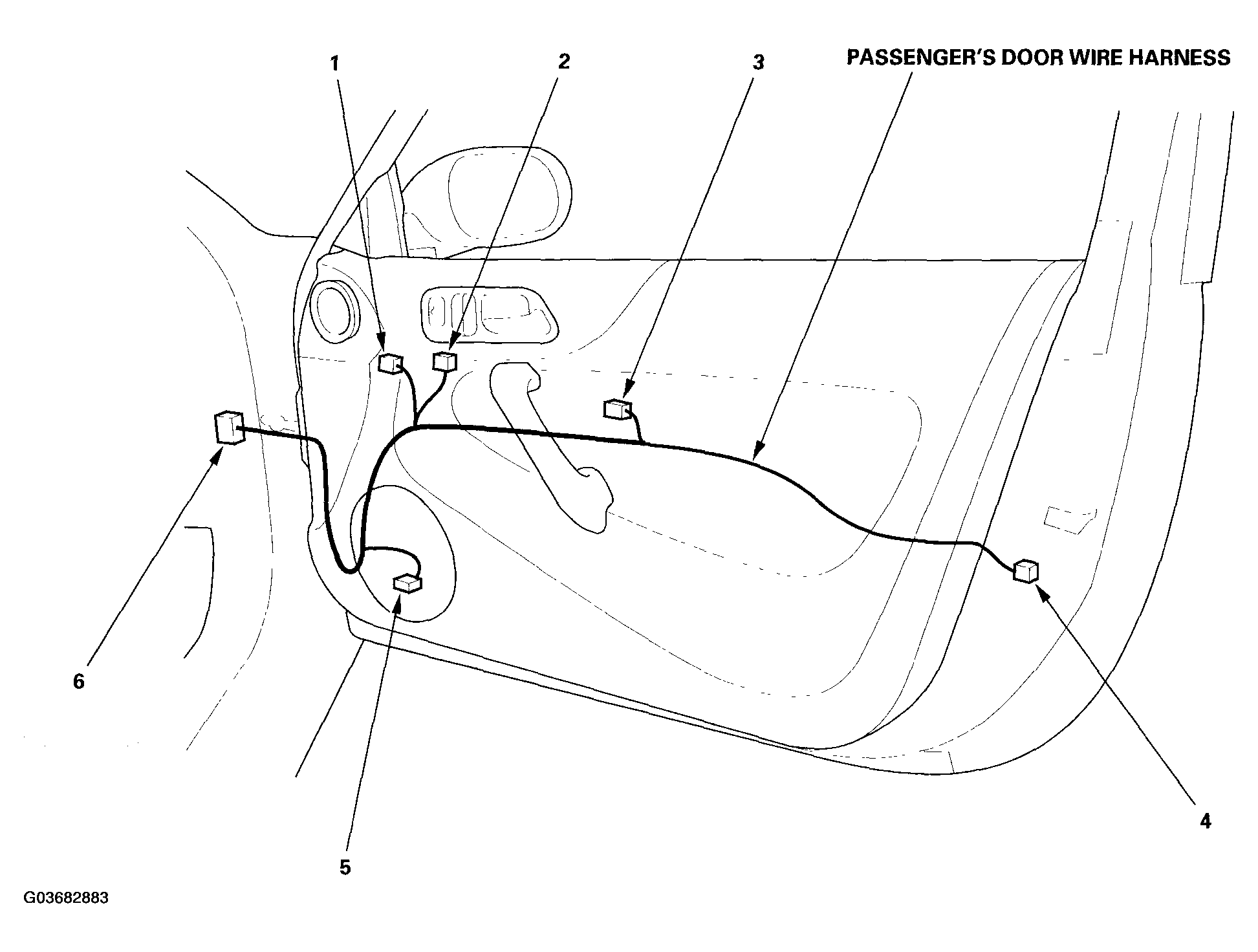

Passenger's Door Wire Harness
CONNECTOR TO HARNESS INDEX (PASSENGER'S DOOR WIRE HARNESS)
| Connector or Terminal | Ref | Cavities | Location | Connects to | Notes |
|---|---|---|---|---|---|
| Passenger's door lock actuator | 4 | 2 | Passenger's door | ||
| Passenger's power window motor | 3 | 2 | Passenger's door | ||
| Passenger's power window switch | 2 | 5 | Passenger's door | ||
| Right front speaker | 5 | 2 | Passenger's door | ||
| Right power mirror | 1 | 3 | Passenger's door | ||
| C409 | 6 | 12 | Under right side of dash | Dashboard wire harness B (see DASHBOARD WIRE HARNESS B (RIGHT BRANCH) ) |
