IPU Compartment Wire Harness

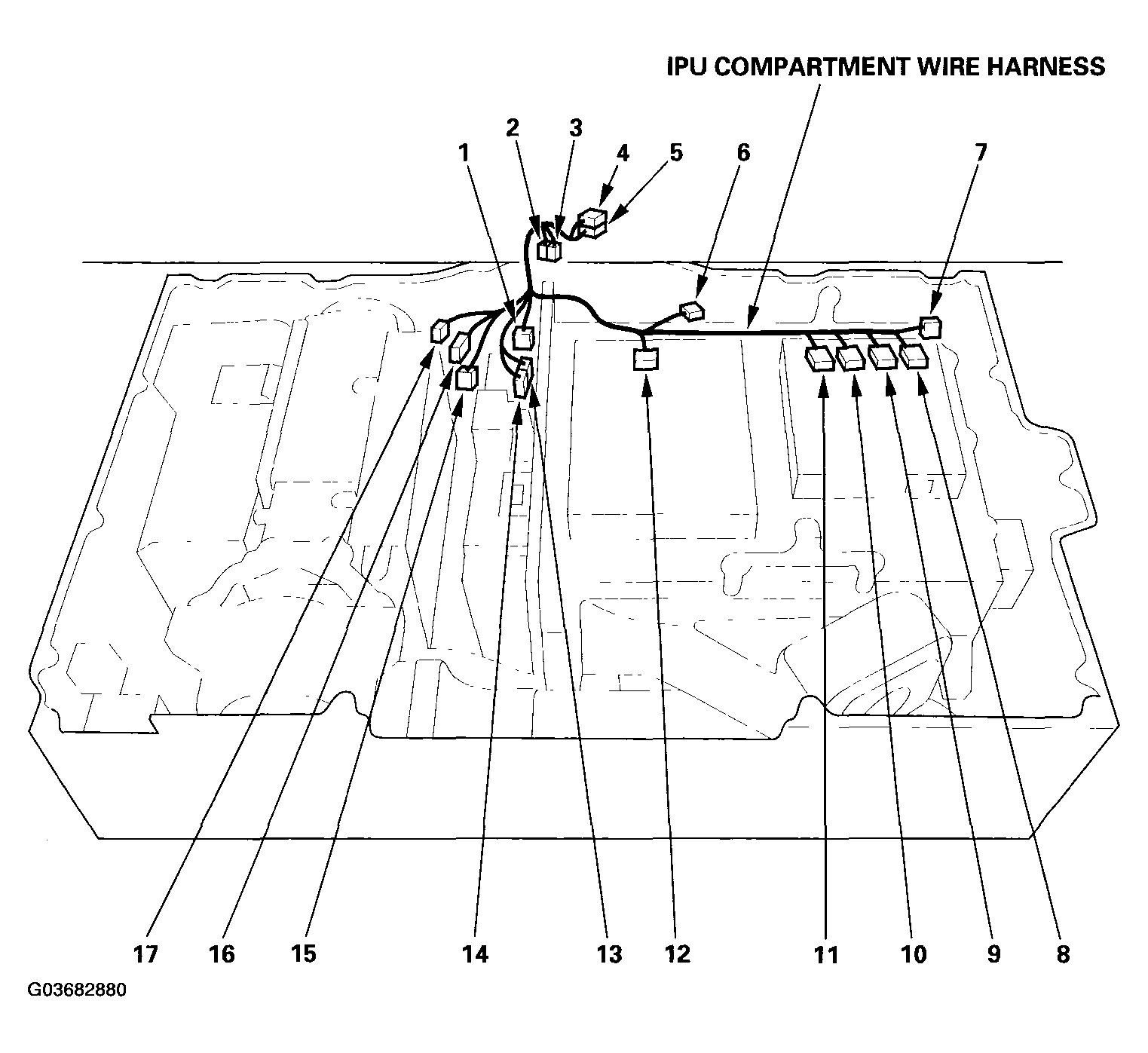

CONNECTOR TO HARNESS INDEX (IPU COMPARTMENT WIRE HARNESS)
| Connector or Terminal | Ref | Cavities | Location | Connects to | Notes |
|---|---|---|---|---|---|
| Battery condition monitor (BCM) module | 12 | 26 | Middle of IPU | ||
| Battery current sensor | 13 | 3 | Junction board | ||
| Battery module fan motor | 7 | 2 | Right side of IPU | ||
| DC-DC converter | 17 | 8 | Middle of IPU | ||
| Diode | 6 | 3 | Middle of IPU | ||
| High voltage contactor | 14 | 2 | Junction board | ||
| Junction board connector A | 1 | 16 | Junction board | ||
| Motor control module (MCM) connector A | 11 | 32 | Right side of IPU | ||
| Motor control module (MCM) connector B | 10 | 25 | Right side of IPU | ||
| Motor control module (MCM) connector C | 9 | 31 | Right side of IPU | ||
| Motor control module (MCM) connector D | 8 | 16 | Right side of IPU | ||
| C505 | 4 | 24 | Middle of floor | Floor wire harness (see FLOOR WIRE HARNESS ) | |
| C506 | 5 | 12 | Middle of floor | Floor wire harness (see FLOOR WIRE HARNESS ) | |
| C507 (Junction connector) | 2 | 20 | Middle of floor | ||
| C508 (Junction connector) | 3 | 20 | Middle of floor | ||
| C551 | 15 | 10 | Middle of IPU | Power converter wire harness (see POWER CONVERTER WIRE HARNESS ) | |
| C552 | 16 | 24 | Middle of IPU | Power converter wire harness (see POWER CONVERTER WIRE HARNESS ) |
