DC-DC Converter-Driver's Door Wire Harness

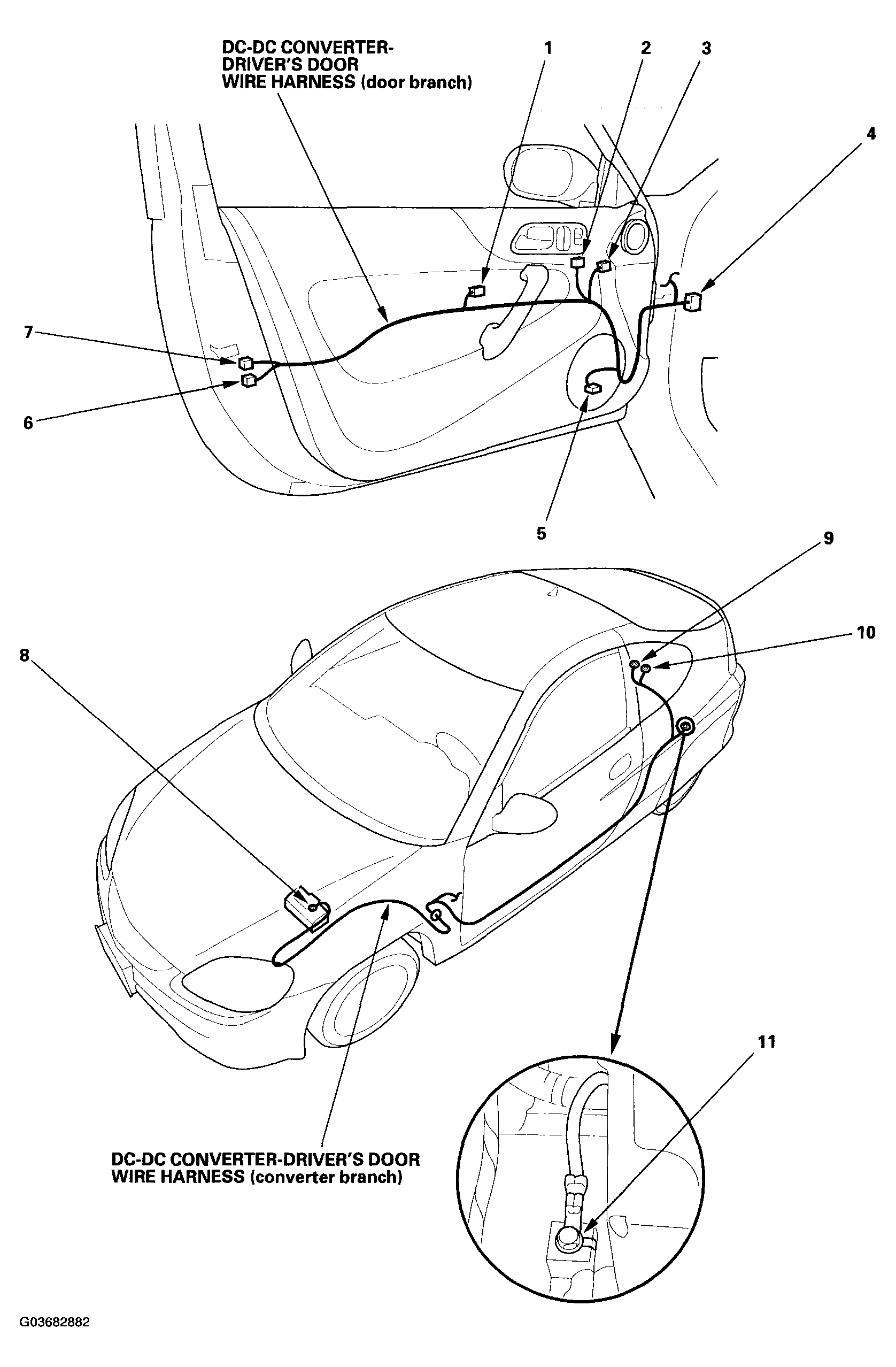

CONNECTOR TO HARNESS INDEX (DC-DC CONVERTER-DRIVER'S DOOR WIRE HARNESS)
| Connector or Terminal | Ref | Cavities | Location | Connects to | Notes |
|---|---|---|---|---|---|
| DC-DC converter terminal (+) | 9 | DC-DC converter | |||
| DC-DC converter terminal (-) | 10 | DC-DC converter | |||
| Driver's door lock actuator | 7 | 2 | Driver's door | ||
| Driver's door lock knob switch | 6 | 3 | Driver's door | ||
| Driver's door lock switch | 2 | 3 | Driver's door | ||
| Driver's power window motor | 1 | 4 | Driver's door | ||
| Left front speaker | 5 | 2 | Driver's door | ||
| Left power mirror | 3 | 3 | Driver's door | ||
| C407 | 4 | 16 | Under left side of dash | Dashboard wire harness B (see DASHBOARD WIRE HARNESS B (LEFT BRANCH) ) | |
| T101 | 8 | Under-hood fuse/relay box | |||
| G651 | 11 | Left side of floor | Body ground via DC-DC converter-driver's door wire harness |
