Console Harness Routing (Chevrolet)
WARNING: This page is about a different car, the 2021 GMC Terrain and 2021 Chevrolet Equinox. However, it is still accessible from the selected car via links, so may be relevant.
Console Harness Routing (Chevrolet)

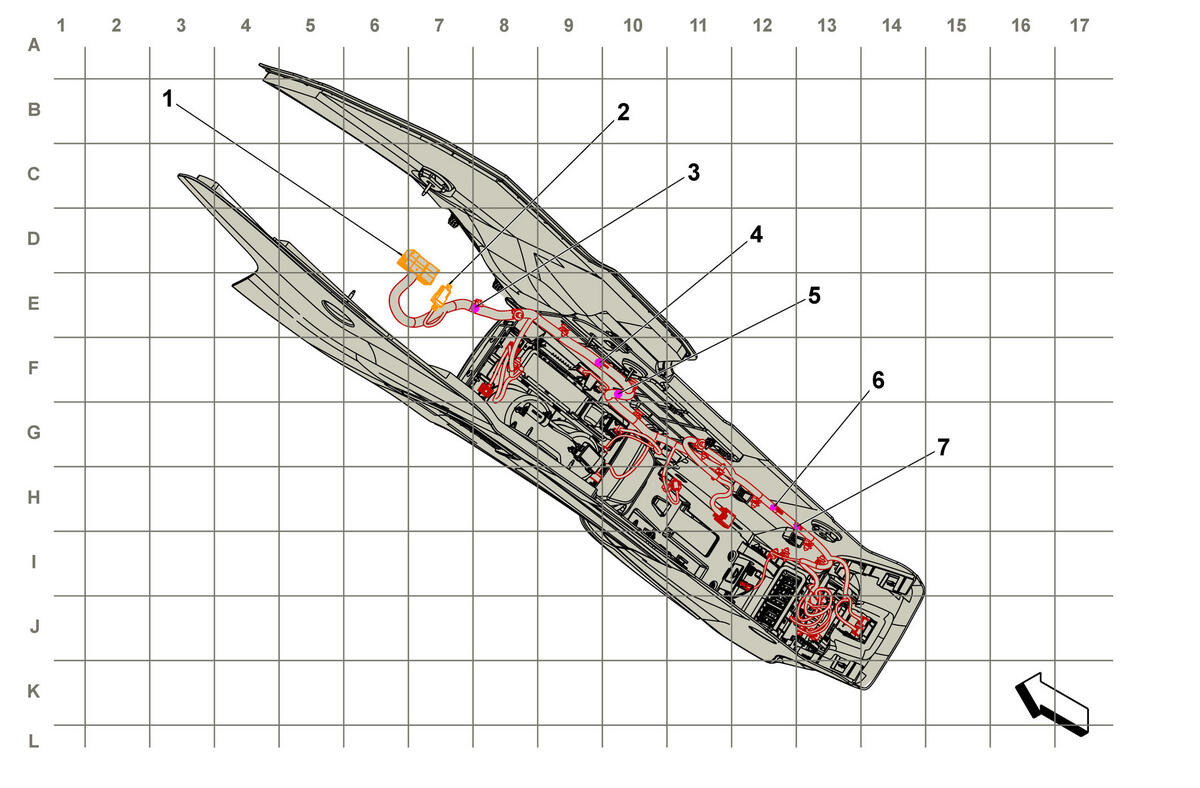

| Harness Name | Callout |
|---|---|
| X208 Floor Console Harness to Instrument Panel Harness X208 Floor Console Harness to Instrument Panel Harness | 1 |
| X209 Instrument Panel Harness to Floor Console Harness (MCZ) X209 Instrument Panel Harness to Floor Console Harness (EPH+MCR+MCZ) , or X209 Instrument Panel Harness to Floor Console Harness (MCR+MCZ) | 2 |
| J337 Floor Console Harness (KA1/KA6) | 3 |
| J338 Floor Console Harness (UZ6) | 4 |
| J339 Floor Console Harness | 5 |
| J340 Floor Console Harness (KA6) | 6 |
| J341 Floor Console Harness | 7 |
