Body Harness Routing - Right Front of the Passenger Compartment
WARNING: This page is about a different car, the 2021 GMC Terrain and 2021 Chevrolet Equinox. However, it is still accessible from the selected car via links, so may be relevant.
Body Harness Routing - Right Front of the Passenger Compartment

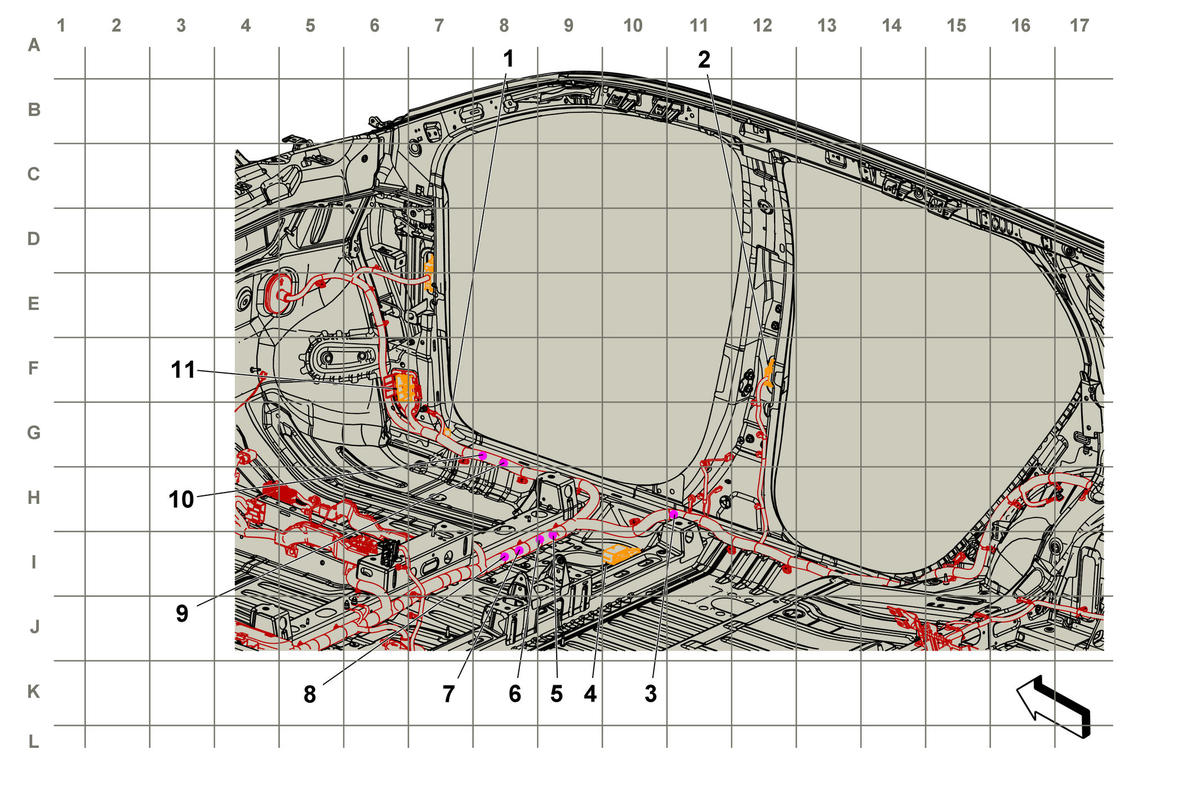

| Harness Name | Callout |
|---|---|
| X600 Passenger Door Harness to Body Harness X600 Passenger Door Harness to Body Harness | 1 |
| X800 Right Rear Door Harness to Body Harness X800 Right Rear Door Harness to Body Harness | 2 |
| J329 Body Harness | 3 |
| X320 Passenger Seat Harness to Body Harness X320 Passenger Seat Harness to Body Harness | 4 |
| J324 Body Harness (AL0) | 5 |
| J323 Body Harness | 6 |
| J322 Body Harness | 7 |
| J321 Body Harness | 8 |
| J301 Body Harness (UZ6) | 9 |
| J300 Body Harness (UZ6) | 10 |
| X203 Instrument Panel Harness to Body Harness X203 Instrument Panel Harness to Body Harness | 11 |

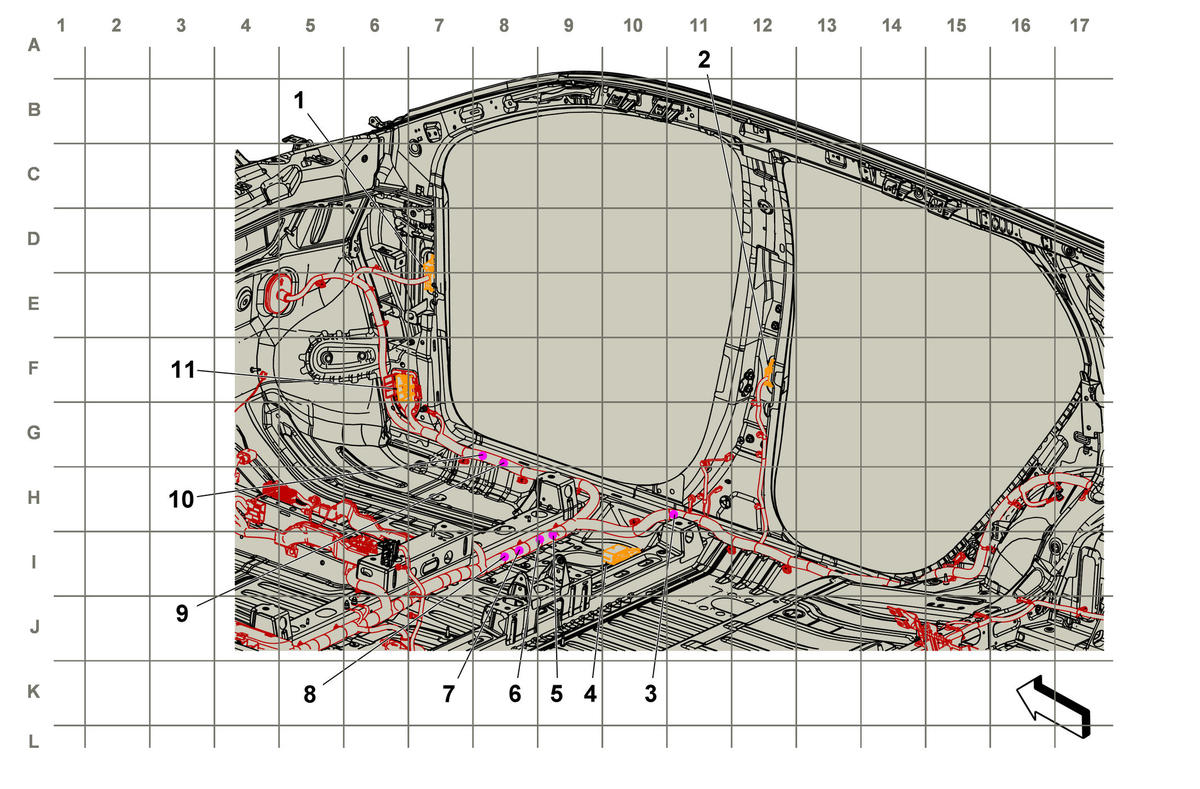

| Items |
|---|
| 1. X215 Body Harness to Instrument Panel Harness X215 Body Harness to Instrument Panel Harness (UV2) , or X215 Body Harness to Instrument Panel Harness (UVB) |
| 2. X800 Right Rear Door Harness to Body Harness X800 Right Rear Door Harness to Body Harness |
| 3. J329 Body Harness |
| 4. X320 Passenger Seat Harness to Body Harness X320 Passenger Seat Harness to Body Harness |
| 5. J324 Body Harness (AL0) |
| 6. J323 Body Harness |
| 7. J322 Body Harness |
| 8. J321 Body Harness |
| 9. J301 Body Harness (UZ6) |
| 10. J300 Body Harness (UZ6) |
| 11. X203 Instrument Panel Harness to Body Harness X203 Instrument Panel Harness to Body Harness |
