Passenger Compartment - Passenger Seat Harness

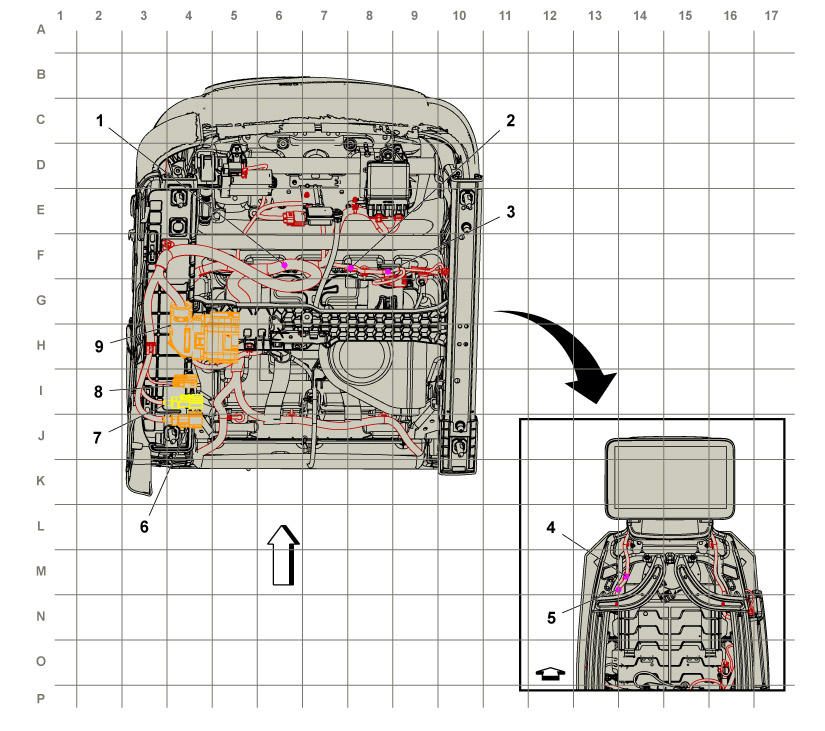

GM5834966Courtesy of GENERAL MOTORS COMPANY
Passenger Compartment - Passenger Seat Harness

Harness Name Callout
J323 Passenger Seat Harness (A45) 1
J326 Passenger Seat Harness (KQV) 2
J325 Passenger Seat Harness (KQV) 3
J321 Passenger Seat Harness (UW9) 4
J320 Passenger Seat Harness (UW9) 5
X323 Passenger Seat Harness to Body Harness (UW9) X323 Passenger Seat Harness to Body Harness (UW9) 6
X321 Body Harness to Passenger Seat Harness (UW9) X321 Body Harness to Passenger Seat Harness (UW9) 7
X322 Passenger Seat Harness to Body Harness (UW9) X322 Passenger Seat Harness to Body Harness (UW9) 8
X320 Passenger Seat Harness to Body Harness X320 Passenger Seat Harness to Body Harness 9
