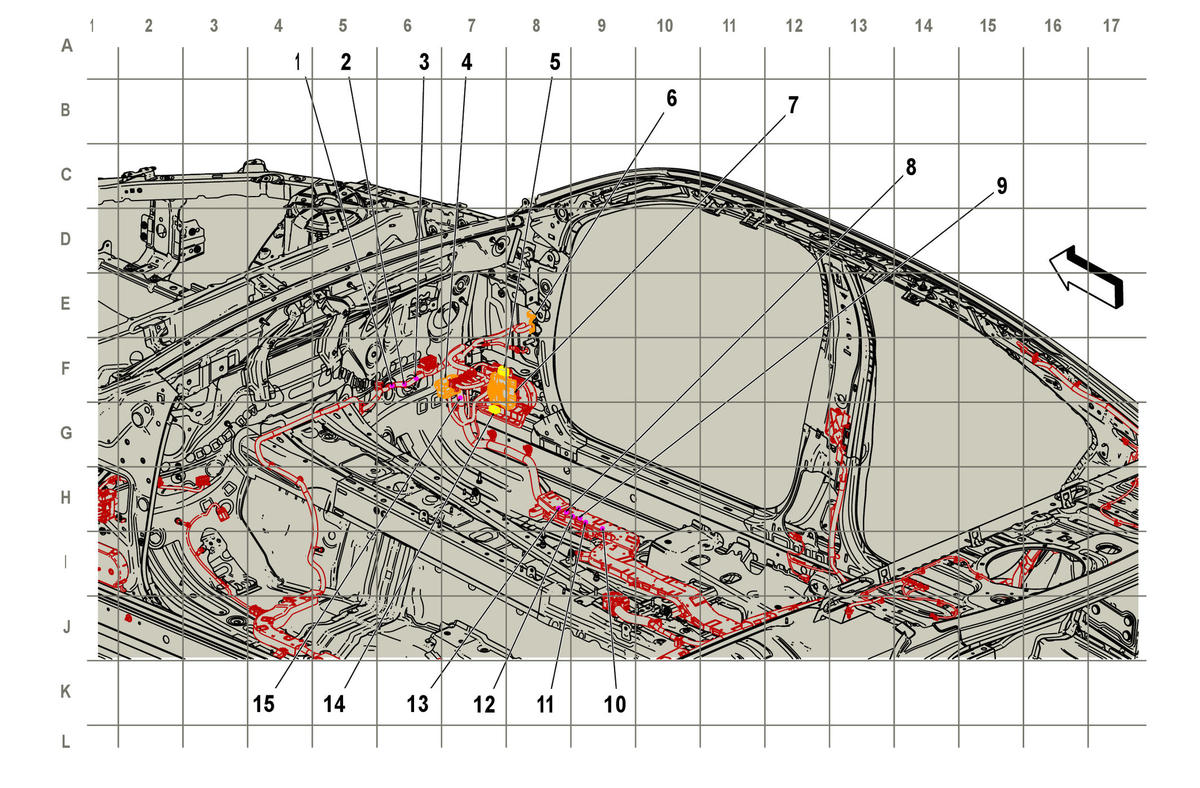

Body Harness Routing - Right Side of Passenger Compartment
WARNING: This page is about a different car, the 2022 Cadillac CT4. However, it is still accessible from the selected car via links, so may be relevant.
Body Harness Routing - Right Side of Passenger Compartment
| Harness Name | Callout |
|---|---|
| J235 Body Wiring Harness | 1 |
| J236 Body Wiring Harness | 2 |
| J237 Body Wiring Harness | 3 |
| X126 Forward Lamp Wiring Harness to Body Wiring Harness X126 Forward Lamp Wiring Harness to Body Wiring Harness | 4 |
| X221 Body Wiring Harness to Instrument Panel Wiring Harness X221 Body Wiring Harness to Instrument Panel Wiring Harness | 5 |
| X304 Front Side Door Door Wiring Harness - Passenger to Body Wiring Harness X304 Front Side Door Door Wiring Harness - Passenger to Body Wiring Harness (-1SF)X304 Front Side Door Door Wiring Harness - Passenger to Body Wiring Harness (1SF) | 6 |
| X209 Instrument Panel Wiring Harness to Body Wiring Harness X209 Instrument Panel Wiring Harness to Body Wiring Harness | 7 |
| J315 Body Wiring Harness | 8 |
| J352 Body Wiring Harness | 9 |
| J301 Body Wiring Harness | 10 |
| J357 Body Wiring Harness | 11 |
| J314 Body Wiring Harness | 12 |
| J311 Body Wiring Harness | 13 |
| X239 Body Wiring Harness to Instrument Panel Wiring Harness X239 Body Wiring Harness to Instrument Panel Wiring Harness | 14 |
| J200 Body Wiring Harness | 15 |
