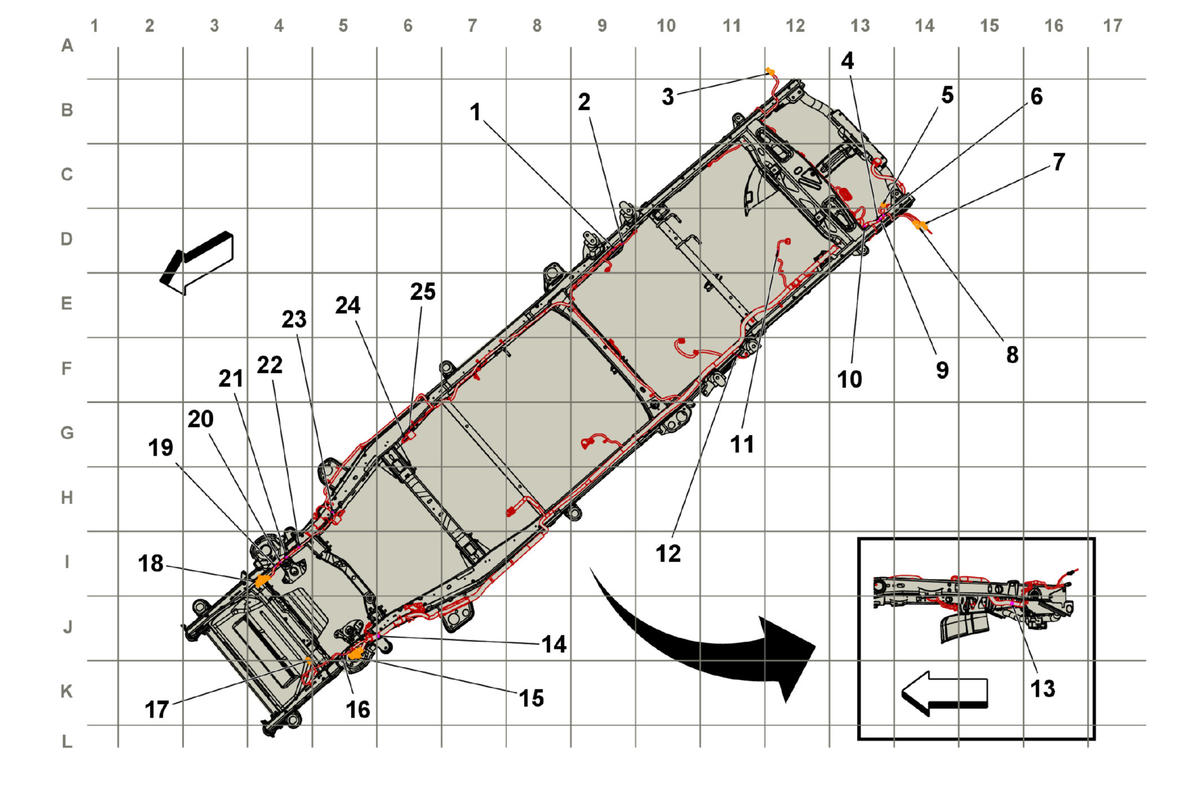

Chassis Harness Routing (LWN)

GM4122385Courtesy of GENERAL MOTORS COMPANY
Items
J418 Chassis Harness (LWN)
J419 Chassis Harness (LWN)
X420 Tail Lamp - Right Harness to Chassis Harness (6 cavities) X420 Tail Lamp - Right Harness to Chassis Harness
J400 Chassis Harness
X400 Rear Fascia Harness to Chassis Harness (10 cavities) X400 Rear Fascia Harness to Chassis Harness
J412 Chassis Harness
X401 Cargo Lamp Harness to Chassis Harness (2 cavities) (S0Y) X401 Cargo Lamp Harness to Chassis Harness
X410 Tail Lamp - Left Harness to Chassis Harness (6 cavities) X410 Tail Lamp - Left Harness to Chassis Harness
J411 Chassis Harness
J415 Chassis Harness (LWN)
J424 Chassis Harness (LWN)
J404 Chassis Harness
J402 Chassis Harness
J105 Chassis Harness
X106 Body Harness to Chassis Harness (48 cavities) X106 Body Harness to Chassis Harness
J104 Chassis Harness
X103 Chassis Harness to Power Steering Harness (16 cavities) X103 Chassis Harness to Power Steering Harness
X107 Engine Harness to Chassis Harness (48 cavities) (LWN) X107 Engine Harness to Chassis Harness (LWN)
J410 Chassis Harness (LWN)
J423 Chassis Harness (LWN)
J420 Chassis Harness (LWN)
J421 Chassis Harness (LWN)
J416 Chassis Harness (LWN)
J422 Chassis Harness (LWN)
J417 Chassis Harness (LWN)
