Installation Procedure
WARNING: This page is about a different car, the 2017 GMC Acadia. However, it is still accessible from the selected car via links, so may be relevant.
- Install Transmission Fluid Cooler Thermal Bypass Valve (3)

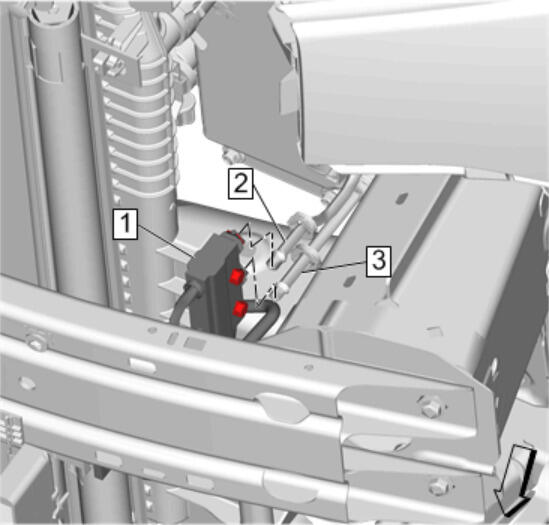

- Connect Transmission Fluid Cooler Pipe Connector (1) - Transmission Fluid Cooler Hose/Pipe Quick-Connect Fitting Disconnection and Connection
- Connect Transmission Fluid Cooler Pipe Clip (2) @Engine Coolant Fan Module Radiator
- Connect Transmission Fluid Cooler Inlet Pipe (3) @ Transmission Fluid Cooler Thermal Bypass Valve (1) - Transmission Fluid Cooler Hose/Pipe Quick-Connect Fitting Disconnection and Connection
- Connect Transmission Fluid Cooler Outlet Pipe (2) @ Transmission Fluid Cooler Thermal Bypass Valve (1) - Transmission Fluid Cooler Hose/Pipe Quick-Connect Fitting Disconnection and Connection
- Connect Transmission Fluid Cooler Outlet Pipe (1) @Transmission Fluid Auxiliary Cooler (2) - Transmission Fluid Cooler Hose/Pipe Quick-Connect Fitting Disconnection and Connection

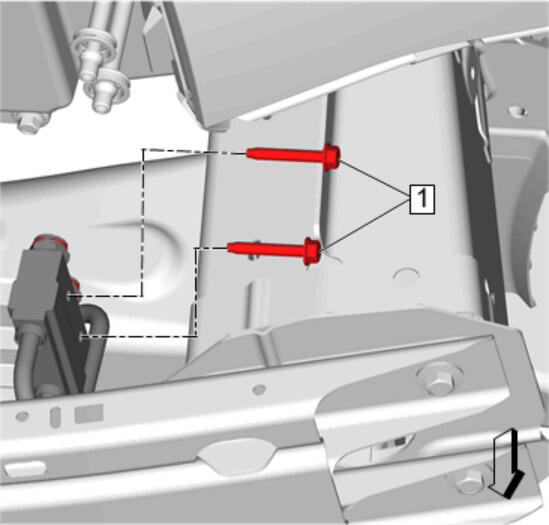

- Install Transmission Fluid Cooler Thermal Bypass Valve Bolt (1) and tighten 9 N.m (80 lb in)
- Install Radiator Air Front Lower Baffle - Radiator Air Front Lower Baffle Replacement (LGX)
- Front Bumper Fascia - Front Bumper Fascia Replacement
- Fill the transmission to the proper level with NEW transmission fluid. Transmission Fluid Level and Condition Check
- Inspect for transmission fluid leaks.
- Remove the drain pan.
