Air Conditioning Clutch Assembly Replacement
WARNING: This page is about a different car, the 2017 GMC Acadia. However, it is still accessible from the selected car via links, so may be relevant.

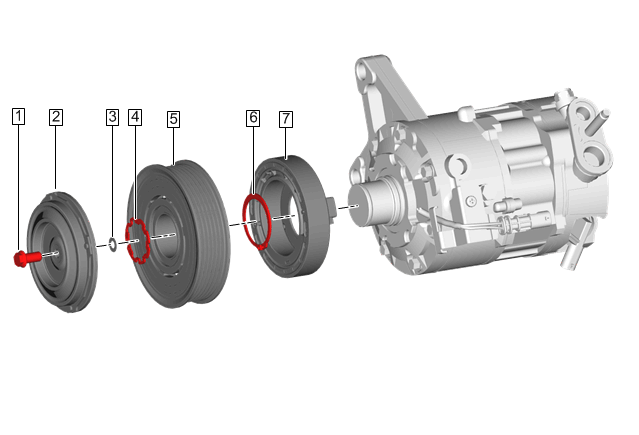

| Callout | Component Name |
|---|---|
| Preliminary Procedure Remove Air Conditioning Compressor. Refer to Air Conditioning Compressor Replacement (LGX) Air Conditioning Compressor Replacement (LCV) . |
|
| 1 | Air Conditioning Compressor Clutch Pulley Bolt
CAUTION:
Refer to Fastener Caution . Tighten 18 N.m (13 lb ft) |
| 2 | Air Conditioning Compressor Clutch Drive Plate Procedure Measure and adjust the air conditioning compressor clutch drive plate. Refer to Air Conditioning Clutch Drive Plate Adjustment . |
| 3 | Air Conditioning Compressor Clutch Shim (Qty: 3) |
| 4 | Retaining Ring |
| 5 | Air Conditioning Compressor Pulley |
| 6 | Retaining Ring |
| 7 | Air Conditioning Compressor Coil |
