Installation Procedure
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.

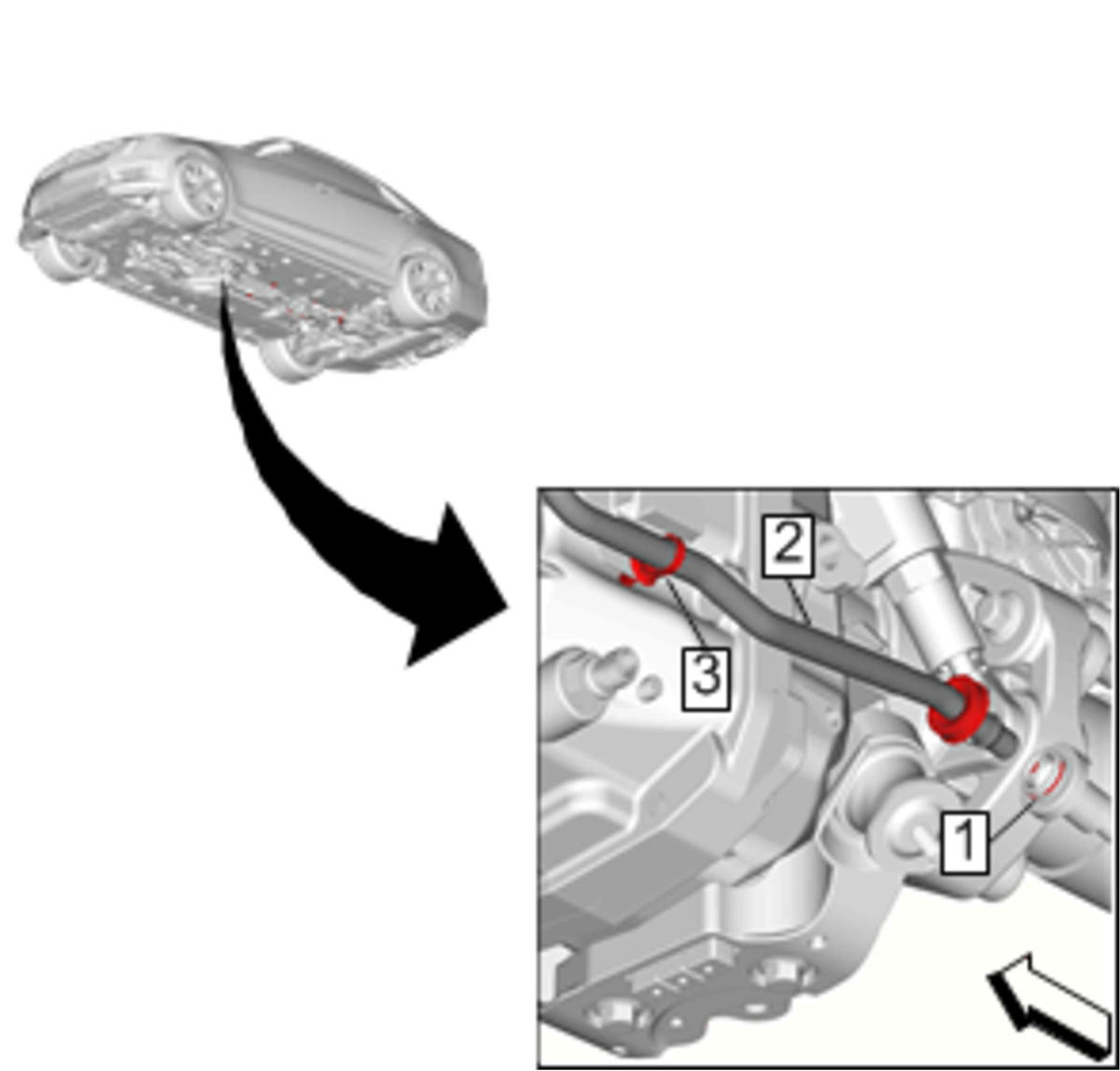

- Install Transmission Fluid Cooler Pipe(Front Jumper Left) (1)
- Install Transmission Fluid Cooler Pipe Fitting Retainer (1)@Transmission Transmission Fluid Cooler Hose/Pipe Quick-Connect Fitting Disconnection and Connection
- Install Transmission Fluid Cooler Pipe(Front Jumper Left) (2) @Transmission
- Install Transmission Fluid Cooler Pipe Fitting Retainer (1) @Transmission Fluid Cooler Pipe(Mid Line Left) Transmission Fluid Cooler Hose/Pipe Quick-Connect Fitting Disconnection and Connection
- Install Transmission Fluid Cooler Pipe(Front Jumper Left) (2) @Transmission Fluid Cooler Pipe(Mid Line Left)
- Install the transmission fluid cooler pipe clip (3) into the transmission bracket.
- Fill the transmission to the proper level with NEW transmission fluid. Transmission Fluid Level Inspection (MG9)
- Inspect for transmission fluid leaks.
