Installation Procedure
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.

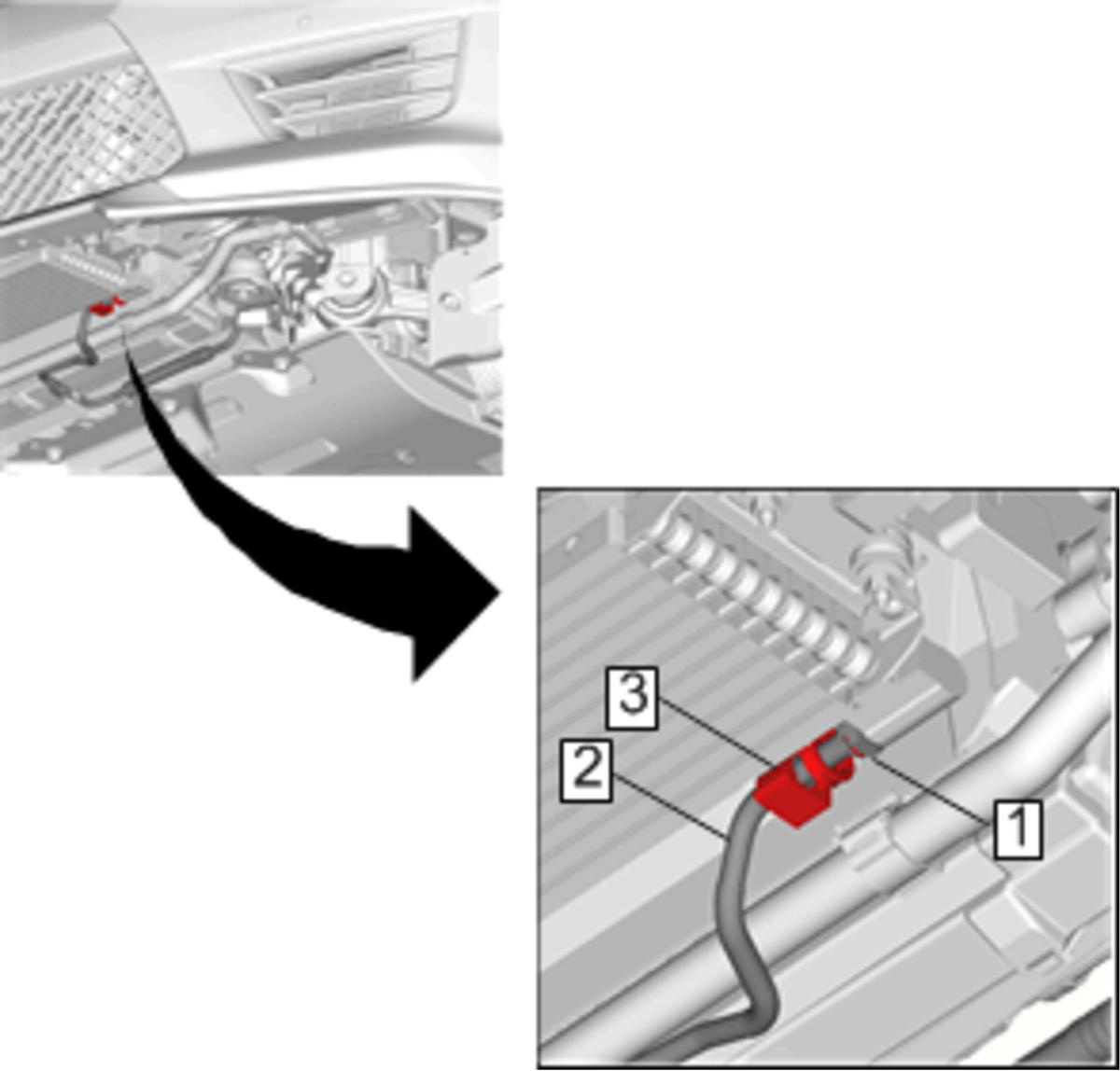

- Install Transmission Fluid Cooler Pipe(ATOC Jumper) (1)
- Install Transmission Fluid Cooler Pipe Fitting Retainer (1) @Radiator Transmission Fluid Cooler Hose/Pipe Quick-Connect Fitting Disconnection and Connection
- Install Transmission Fluid Cooler Pipe(ATOC Jumper) (2) @Radiator
- Install Transmission Fluid Cooler Pipe Fitting Retainer (1) @Transmission Fluid Auxiliary Cooler Transmission Fluid Cooler Hose/Pipe Quick-Connect Fitting Disconnection and Connection
- Install Transmission Fluid Cooler Pipe (ATOC Jumper) (2) @Transmission Fluid Auxiliary Cooler
- Close the transmission fluid cooler pipe clip (3).
- Install Front Wheelhouse Liner.Front Wheelhouse Liner Replacement (V-Series)
- Install Front Compartment Air Deflector.Front Compartment Air Deflector Replacement (V Series)
- (M5U) Fill the transmission to the proper level with NEW transmission fluid. Transmission Fluid Level and Condition Check
- (MG9) Fill the transmission to the proper level with NEW transmission fluid. Transmission Fluid Level Inspection (MG9)
- Inspect for transmission fluid leaks.
