Installation Procedure
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.

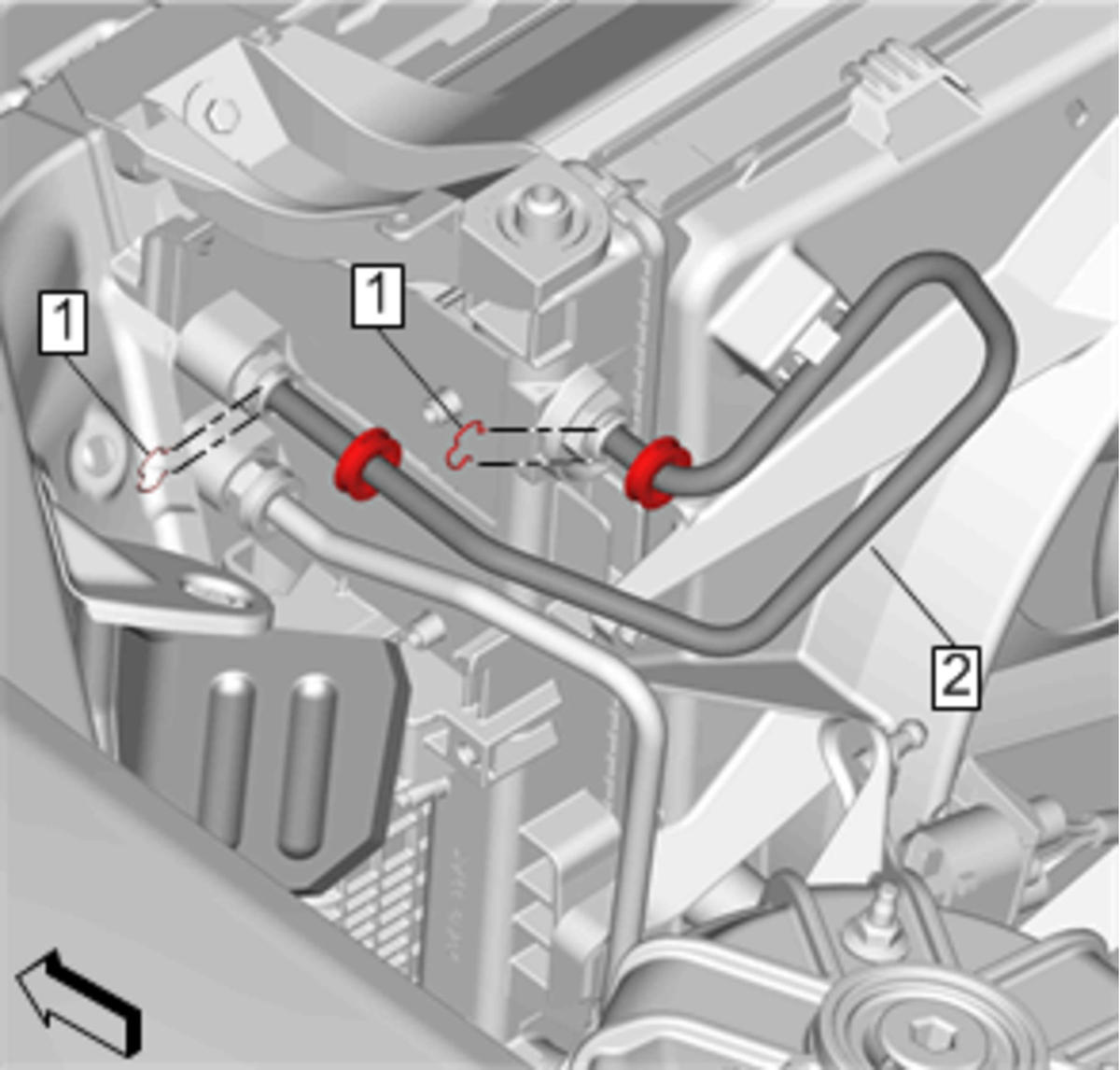

- Install Transmission Fluid Cooler Pipe Fitting Retainer (1) @Radiator Transmission Fluid Cooler Hose/Pipe Quick-Connect Fitting Disconnection and Connection
- Install Transmission Fluid Cooler Pipe Fitting Retainer (1) @Air Conditioning Condenser Transmission Fluid Cooler Hose/Pipe Quick-Connect Fitting Disconnection and Connection
- Install Transmission Fluid Cooler Pipe (2) @Radiator
- Install Transmission Fluid Cooler Pipe (2) @Air Conditioning Condenser
- Install Radiator Upper Bracket. Radiator Upper Bracket Replacement (LTG, LGX)
- Install Air Cleaner Assembly.Air Cleaner Assembly Replacement (LCV)
- Install Front Compartment Front Sight Shield.Front Compartment Front Sight Shield Replacement (Sedan)Front Compartment Front Sight Shield Replacement (Coupe)Front Compartment Front Sight Shield Replacement (ATS-V)
- Check the transmission fluid level. Transmission Fluid Fill Procedure
- Inspect for transmission fluid leaks.
