Removal Procedure
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.
- Remove Air Cleaner Assembly.Air Cleaner Assembly Replacement (LGX)
- Remove Radiator Upper Bracket.Radiator Upper Bracket Replacement (LTG, LGX)
- Remove Engine Compartment Lower Noise Shield. Engine Compartment Lower Noise Shield Replacement (All Wheel Drive)
- Remove Radiator Air Lower Baffle and Deflector. Radiator Air Lower Baffle and Deflector Replacement (LGX)

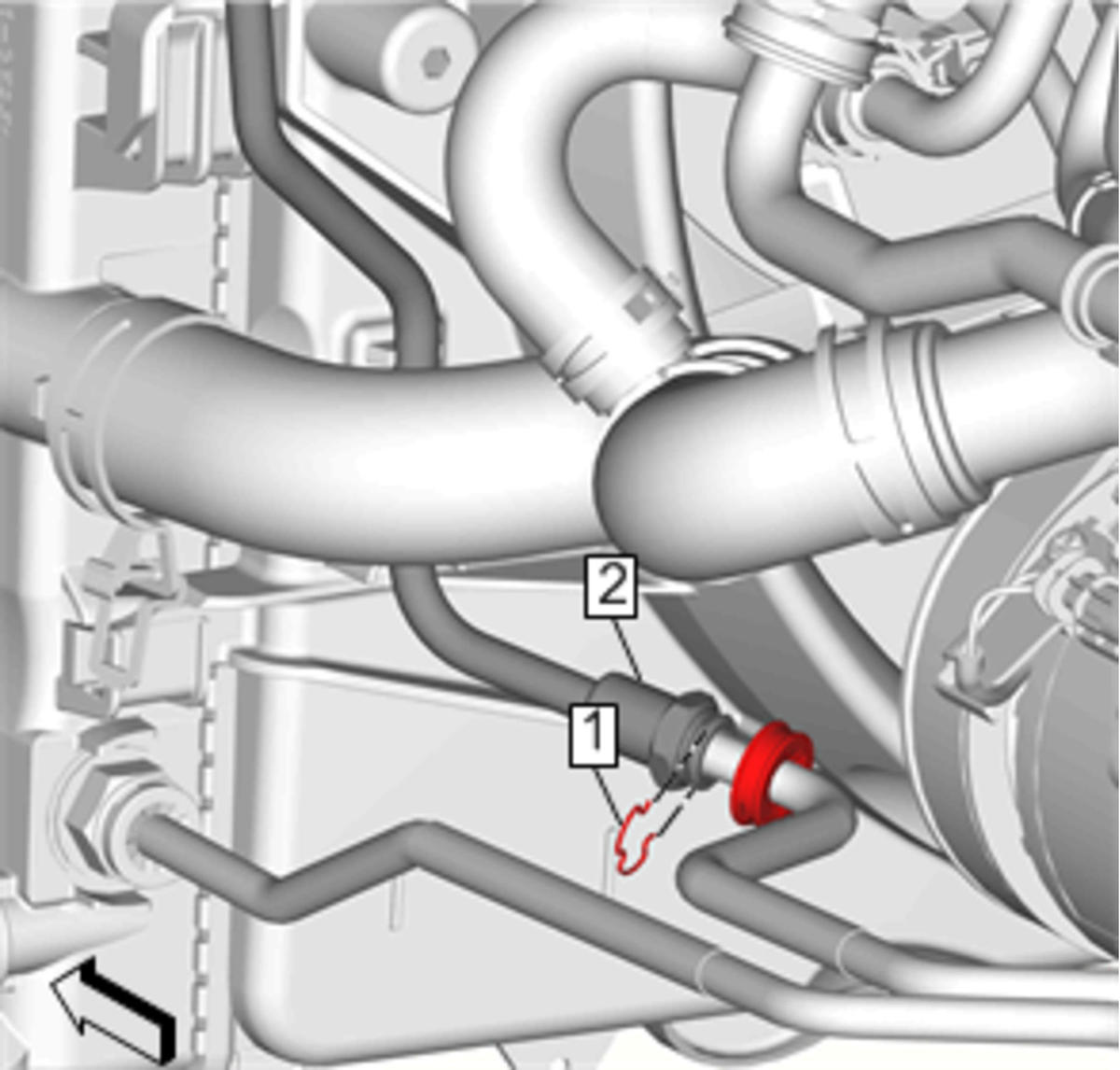

- Remove Transmission Fluid Cooler Pipe Fitting Retainer (1) @Transmission Fluid Auxiliary Cooler Outlet Pipe Transmission Fluid Cooler Hose/Pipe Quick-Connect Fitting Disconnection and Connection
- Remove Transmission Fluid Auxiliary Cooler Outlet Pipe (2) @Transmission Fluid Cooler Inlet and Outlet Pipe

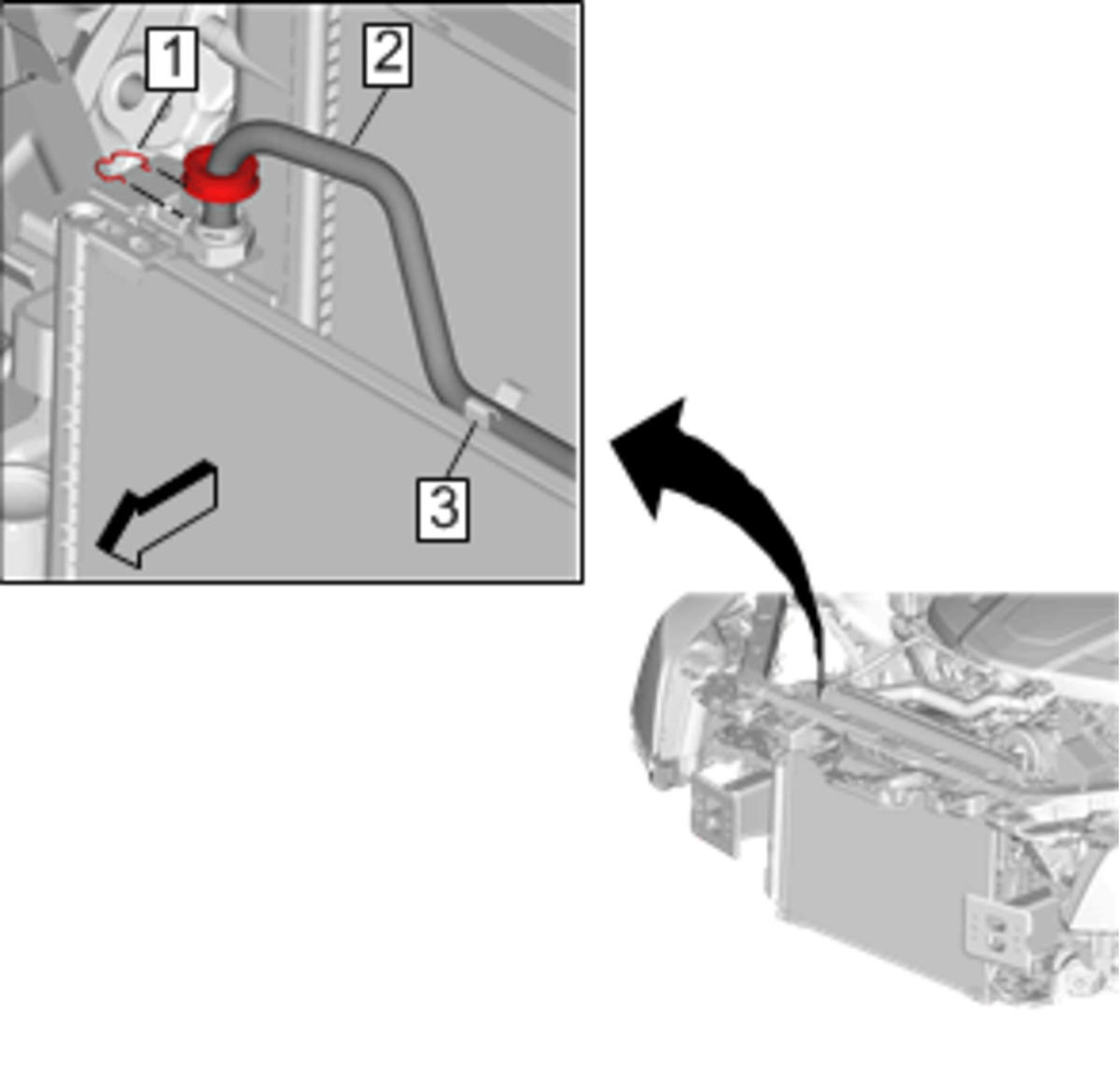

- Remove Transmission Fluid Cooler Pipe Fitting Retainer (1) @Transmission Fluid Auxiliary Cooler Transmission Fluid Cooler Hose/Pipe Quick-Connect Fitting Disconnection and Connection
- Remove Transmission Fluid Auxiliary Cooler Outlet Pipe (2) @Transmission Fluid Auxiliary Cooler
- Unclip the transmission fluid auxiliary cooler outlet pipe from the plastic transmission fluid cooler pipe clip (3).

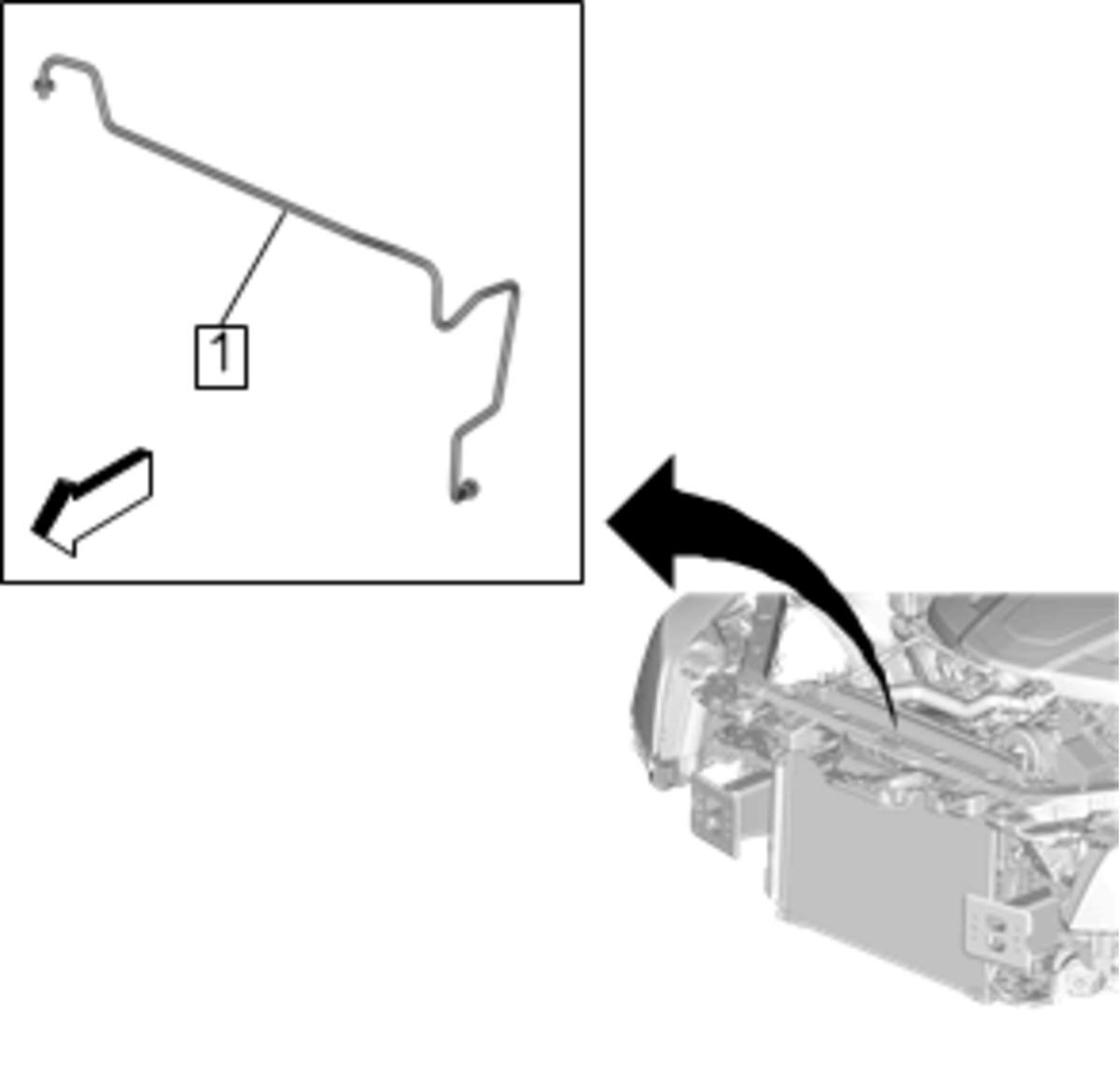

- Remove the transmission fluid auxiliary cooler outlet pipe (1) from the vehicle.
NOTE:
Cover or plug all open transmission fluid cooler pipe connection points to help avoid any accidental contamination.
NOTE:
Cover or plug all open transmission fluid cooler pipe connection points to help avoid any accidental contamination.
