Engine Oil Cooler Shield Replacement
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.

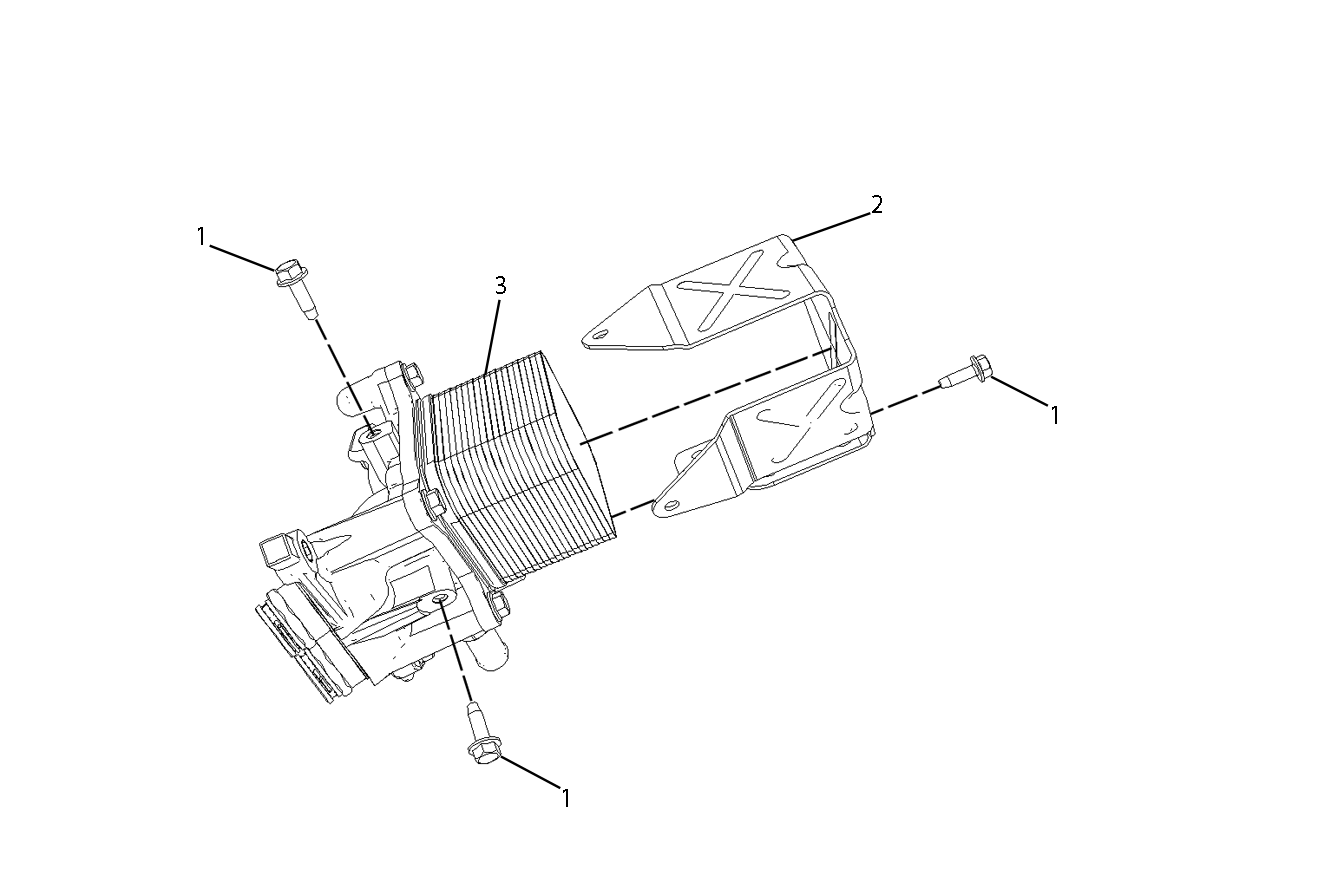

| Callout | Component Name |
|---|---|
| Preliminary Procedures Remove the engine oil cooler adapter assembly. Refer to Engine Oil Cooler Adapter Replacement (LGX) Engine Oil Cooler Adapter Replacement (LF4) . |
|
| 1 | Engine Oil Cooler Shield Bolts (Qty: 3)
CAUTION:
Refer to Fastener Caution . Tighten 10 N.m (89 lb in) |
| 2 | Engine Oil Cooler Shield |
| 3 | Engine Oil Cooler and Adapter Assembly |
