Turbocharger Wastegate Actuator Vacuum Tank Replacement

WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.

Removal Procedure

  1. Remove Intake Manifold Cover. Refer to Intake Manifold Cover Replacement (LF4)
  2. Remove Turbocharger Wastegate Regulator Solenoid Valve. Refer to Turbocharger Wastegate Regulator Solenoid Valve Replacement (Bank 1) Turbocharger Wastegate Regulator Solenoid Valve Replacement (Bank 2)
  3. Remove Turbocharger Wastegate Actuator Vacuum Tank Solenoid Valve Tube. Refer to Turbocharger Wastegate Actuator Vacuum Tank Solenoid Valve Tube Replacement

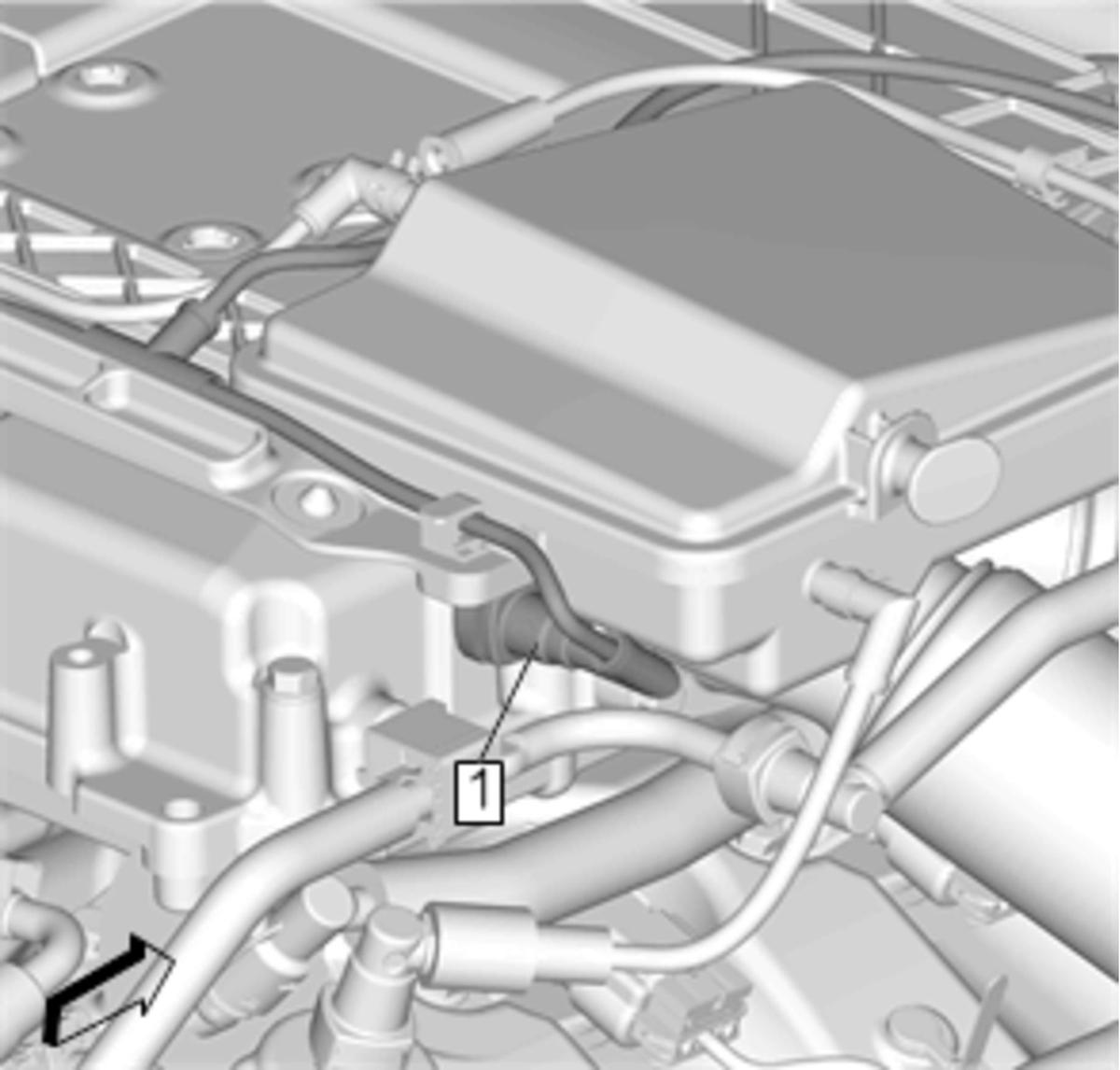

  4. Fig 1: Charge Air Bypass Valve Vacuum Tank Tube
    GM4057311Courtesy of GENERAL MOTORS COMPANY
  5. Disconnect Charge Air Bypass Valve Vacuum Tank Tube (1) @ Charge Air Cooler Cover. Refer to Plastic Collar Quick Connect Fitting Service

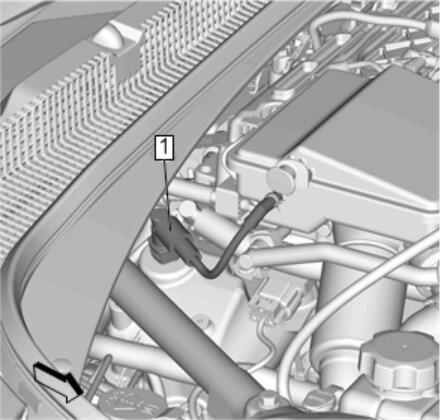

  6. Fig 2: Turbocharger Wastegate Actuator Vacuum Source Tube
    GM4057362Courtesy of GENERAL MOTORS COMPANY
  7. Disconnect Turbocharger Wastegate Actuator Vacuum Source Tube (1) @ Vacuum Pump

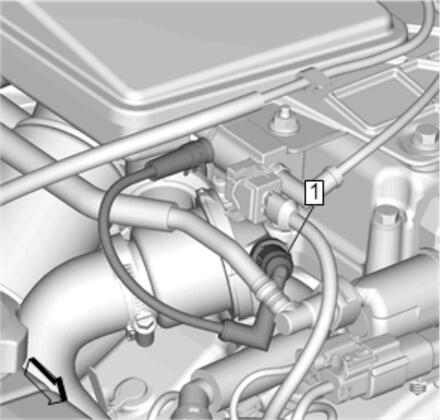

  8. Fig 3: Charge Air Bypass Valve Tube
    GM4057385Courtesy of GENERAL MOTORS COMPANY
  9. Disconnect Charge Air Bypass Valve Tube (1) @ Charge Air Bypass Valve

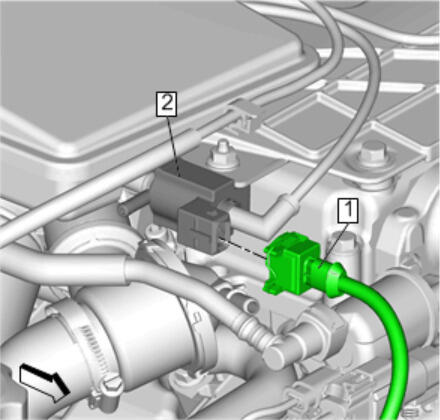

  10. Fig 4: Electrical Connector And Charge Air Bypass Valve
    GM4057453Courtesy of GENERAL MOTORS COMPANY
  11. Disconnect Electrical Connector (1) @ Charge Air Bypass Valve (2)

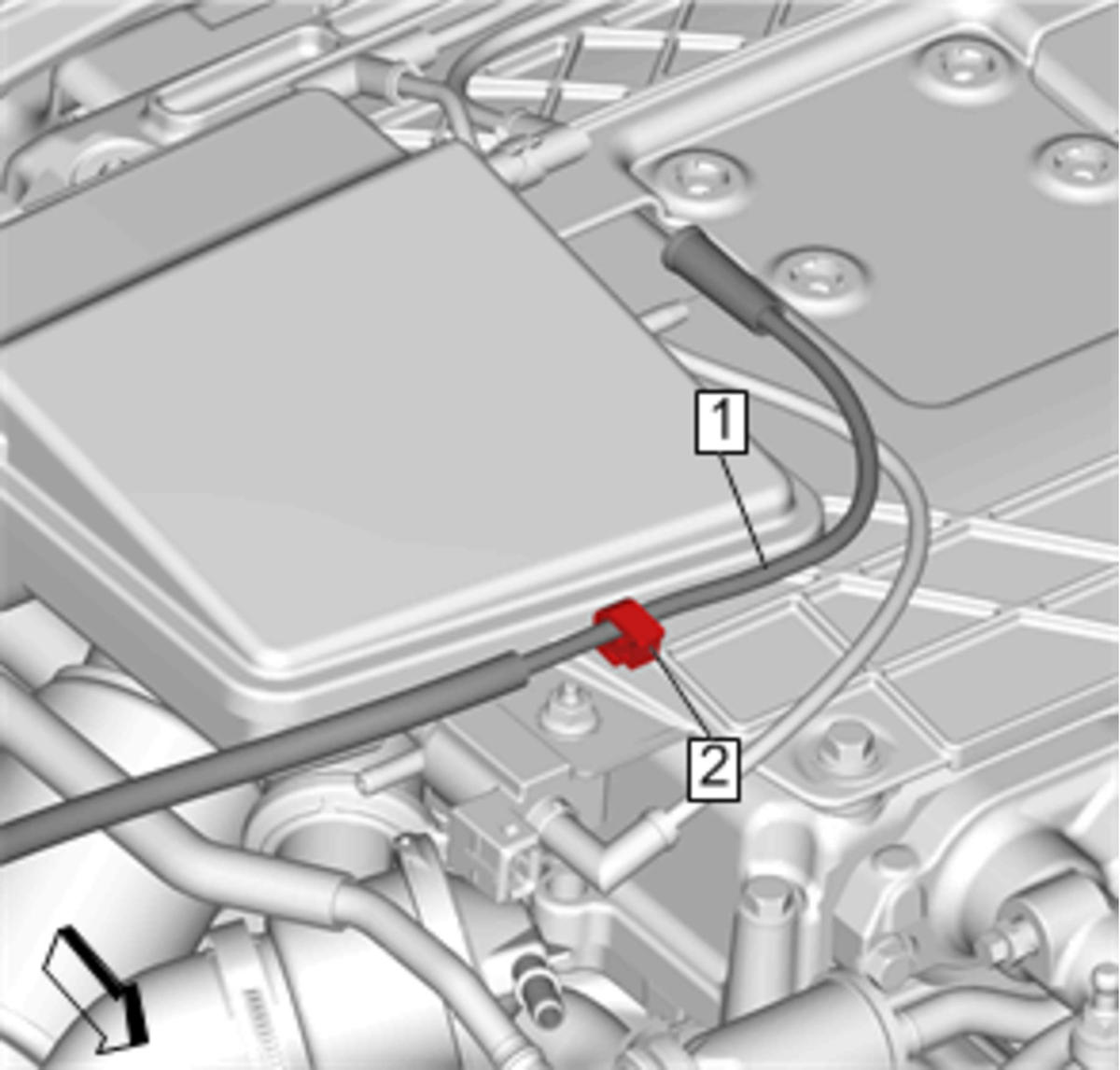

  12. Fig 5: Turbocharger Wastegate Actuator Vacuum Source Tube And Retainer
    GM4057499Courtesy of GENERAL MOTORS COMPANY
  13. Unclip Turbocharger Wastegate Actuator Vacuum Source Tube (1) @ Retainer (2)

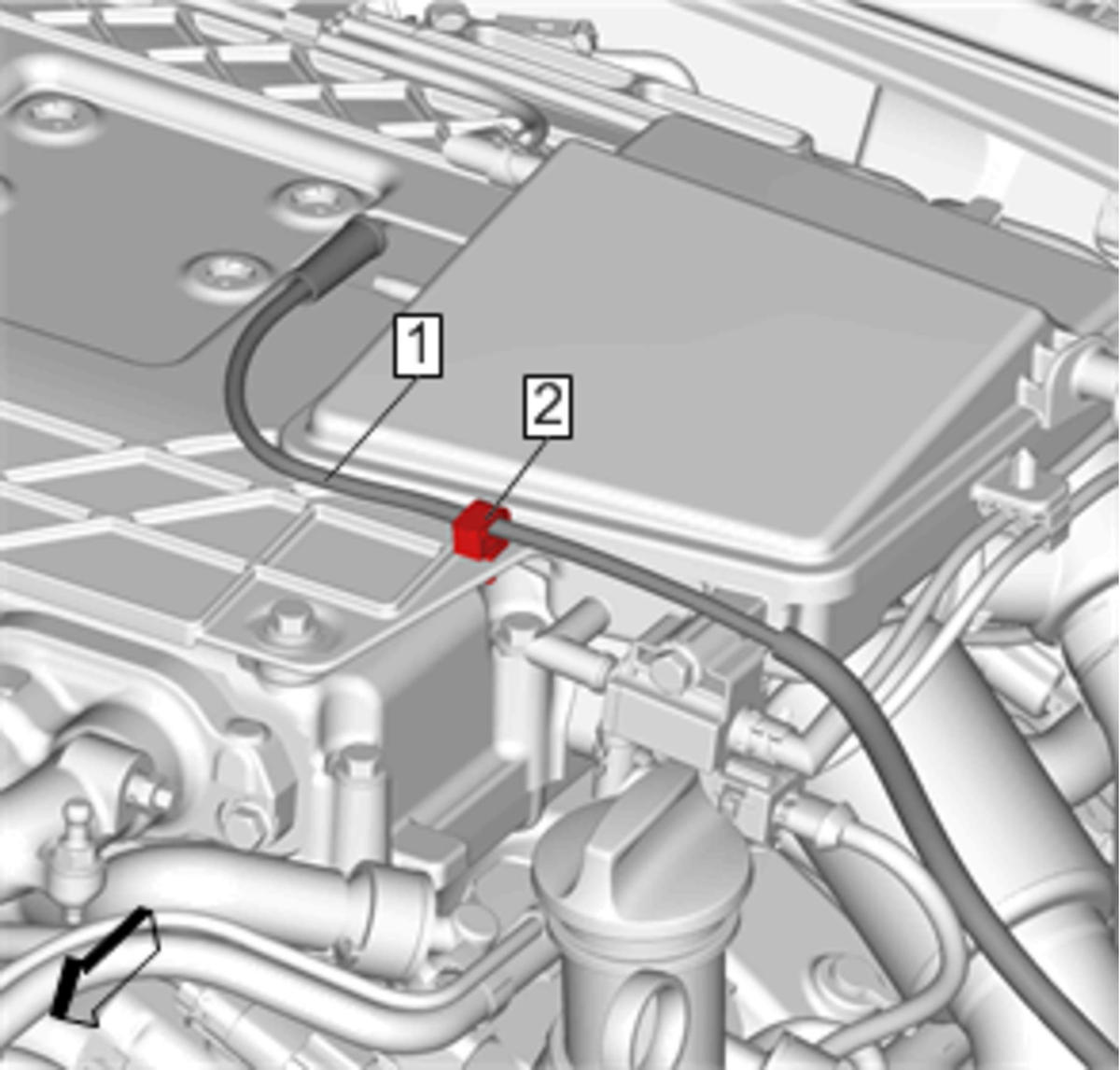

  14. Fig 6: Turbocharger Wastegate Actuator Vacuum Source Tube And Retainer
    GM4057544Courtesy of GENERAL MOTORS COMPANY
  15. Unclip Turbocharger Wastegate Actuator Vacuum Source Tube (1) @ Retainer (2)

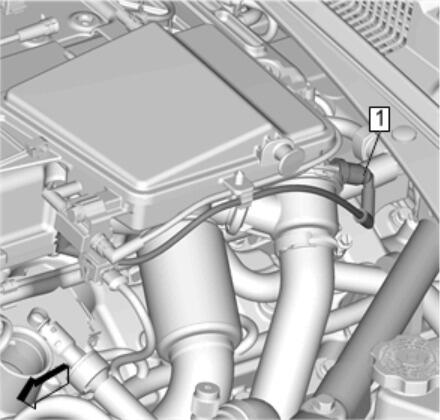

  16. Fig 7: Charge Air Bypass Valve Tube
    GM4057618Courtesy of GENERAL MOTORS COMPANY
  17. Disconnect Charge Air Bypass Valve Tube (1) @ Charge Air Bypass Valve

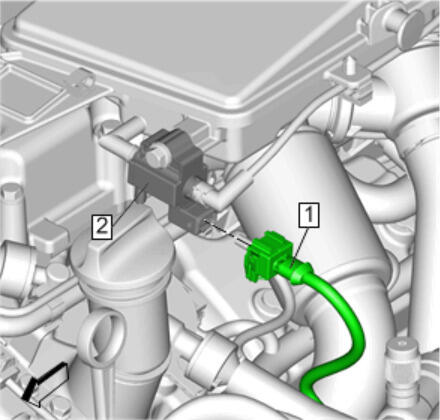

  18. Fig 8: Electrical Connector And Charge Air Bypass Valve
    GM4057709Courtesy of GENERAL MOTORS COMPANY
  19. Disconnect Electrical Connector (1) @ Charge Air Bypass Valve (2)

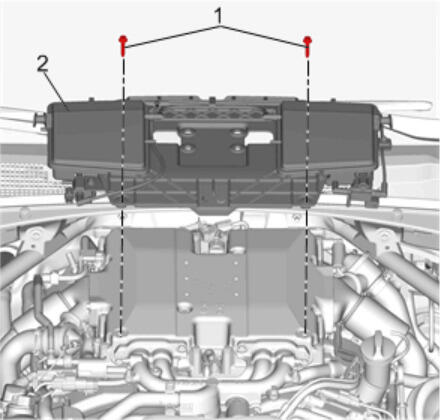

  20. Fig 9: Turbocharger Wastegate Actuator Vacuum Tank And Bolts
    GM4057738Courtesy of GENERAL MOTORS COMPANY
  21. Remove Turbocharger Wastegate Actuator Vacuum Tank Bolts (1) (Qty: 2)
  22. Remove Turbocharger Wastegate Actuator Vacuum Tank (2)

Installation Procedure

    Fig 10: Turbocharger Wastegate Actuator Vacuum Tank And Bolts
    GM4057738Courtesy of GENERAL MOTORS COMPANY
  1. Install Turbocharger Wastegate Actuator Vacuum Tank (2)
  2. CAUTION:

    Refer to Fastener Caution .

  3. Install and tighten Turbocharger Wastegate Actuator Vacuum Tank Bolts (1) (Qty: 2) to 10 N.m (89 lb in)
  4. Fig 11: Electrical Connector And Charge Air Bypass Valve
    GM4057709Courtesy of GENERAL MOTORS COMPANY
  5. Connect Electrical Connector (1) @ Charge Air Bypass Valve (2)
  6. Fig 12: Charge Air Bypass Valve Tube
    GM4057618Courtesy of GENERAL MOTORS COMPANY
  7. Connect Charge Air Bypass Valve Tube (1) @ Charge Air Bypass Valve
  8. Fig 13: Turbocharger Wastegate Actuator Vacuum Source Tube And Retainer
    GM4057544Courtesy of GENERAL MOTORS COMPANY
  9. Install Turbocharger Wastegate Actuator Vacuum Source Tube (1) @ Retainer (2)
  10. Fig 14: Turbocharger Wastegate Actuator Vacuum Source Tube And Retainer
    GM4057499Courtesy of GENERAL MOTORS COMPANY
  11. Install Turbocharger Wastegate Actuator Vacuum Source Tube (1) @ Retainer (2)
  12. Fig 15: Electrical Connector And Charge Air Bypass Valve
    GM4057453Courtesy of GENERAL MOTORS COMPANY
  13. Connect Electrical Connector (1) @ Charge Air Bypass Valve (2)
  14. Fig 16: Charge Air Bypass Valve Tube
    GM4057385Courtesy of GENERAL MOTORS COMPANY
  15. Connect Charge Air Bypass Valve Tube (1) @ Charge Air Bypass Valve
  16. Fig 17: Turbocharger Wastegate Actuator Vacuum Source Tube
    GM4057362Courtesy of GENERAL MOTORS COMPANY
  17. Connect Turbocharger Wastegate Actuator Vacuum Source Tube (1) @ Vacuum Pump
  18. Fig 18: Charge Air Bypass Valve Vacuum Tank Tube
    GM4057311Courtesy of GENERAL MOTORS COMPANY
  19. Connect Charge Air Bypass Valve Vacuum Tank Tube (1) @ Charge Air Cooler Cover
  20. Install Turbocharger Wastegate Actuator Vacuum Tank Solenoid Valve Tube. Refer to Turbocharger Wastegate Actuator Vacuum Tank Solenoid Valve Tube Replacement
  21. Install Turbocharger Wastegate Regulator Solenoid Valve. Refer to Turbocharger Wastegate Regulator Solenoid Valve Replacement (Bank 1) Turbocharger Wastegate Regulator Solenoid Valve Replacement (Bank 2)
  22. Install Intake Manifold Cover. Refer to Intake Manifold Cover Replacement (LF4)
