Charge Air Bypass Valve Replacement - Right Side
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.

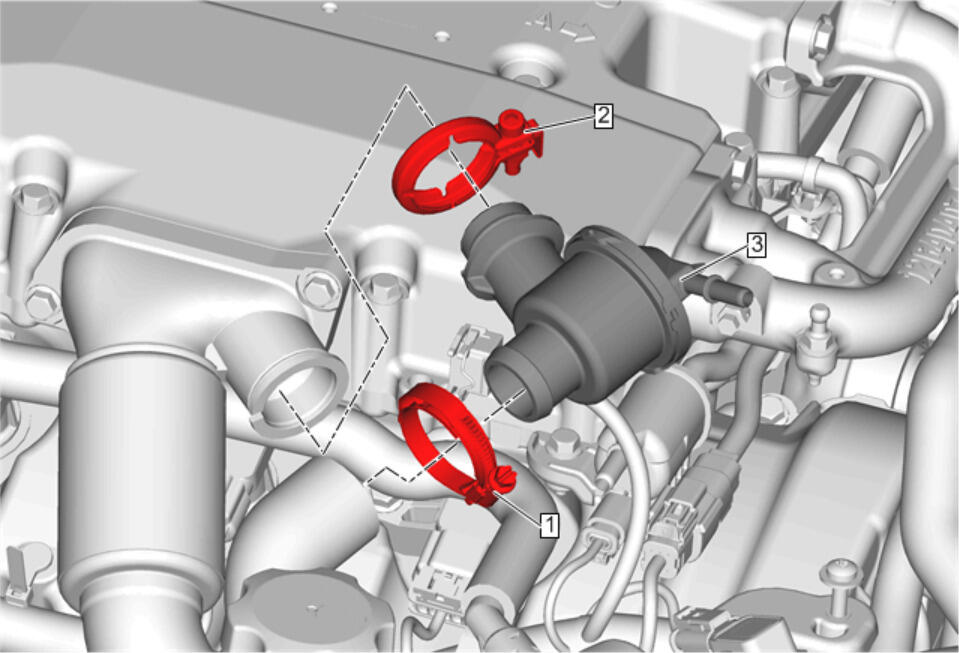

| Callout | Component Name |
|---|---|
| Preliminary Procedure Remove Turbocharger Wastegate Actuator Vacuum Tank. Refer to Turbocharger Wastegate Actuator Vacuum Tank Replacement |
|
| 1 | Charge Air Bypass Valve Hose Clamp
CAUTION:
Refer to Fastener Caution . |
| 2 | Charge Air Bypass Valve Tube Connector Clamp |
| 3 | Charge Air Bypass Valve |
