Charge Air Bypass Valve Hose Replacement (Bank 1)
WARNING: This page is about a different car, the 2017 Cadillac ATS. However, it is still accessible from the selected car via links, so may be relevant.

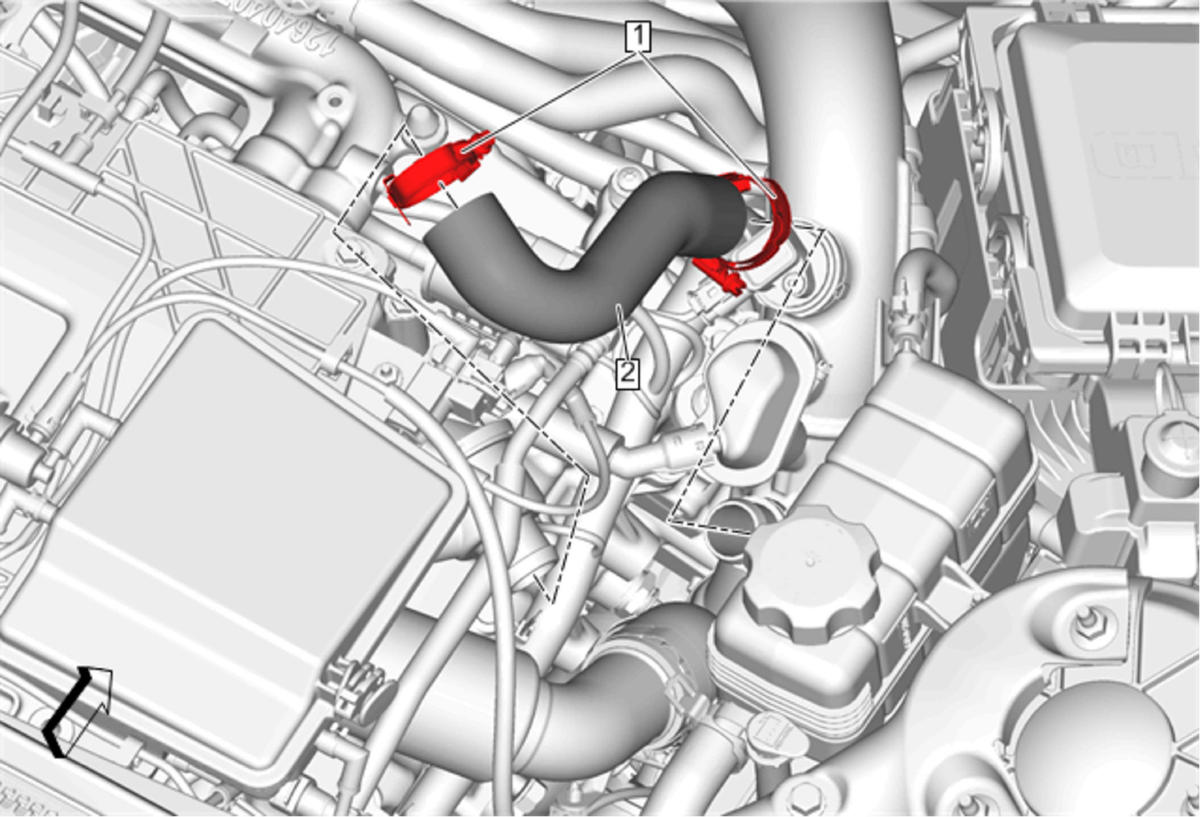

| Callout | Component Name |
|---|---|
| Preliminary Procedures Remove Intake Manifold Cover. Refer to Intake Manifold Cover Replacement (LF4) |
|
| 1 | Charge Air Bypass Valve Hose Clamp
CAUTION:
Refer to Fastener Caution . |
| 2 | Charge Air Bypass Valve Hose |
