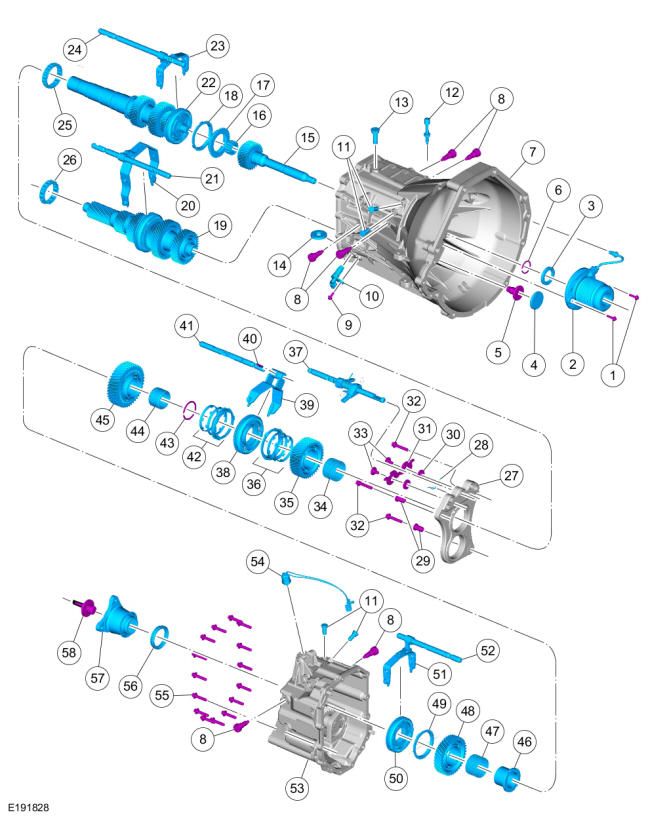

Transmission Exploded View (Vehicles equipped with an 2.3L engine)
WARNING: This page is about a different variant/trim than selected.
| Item | Description |
|---|---|
| 1 | Clutch slave cylinder bolt (2 required) |
| 2 | Clutch slave cylinder |
| 3 | Input shaft seal |
| 4 | Countershaft bolt cover |
| 5 | Countershaft bolt |
| 6 | Input shaft snap ring |
| 7 | Front transmission case assembly |
| 8 | Shift fork pivot bolts (6 required) |
| 9 | OSS sensor bolt |
| 10 | OSS sensor |
| 11 | Shift rail detents (4 required) |
| 12 | Transmission case vent tube |
| 13 | Shift shaft stop pin |
| 14 | Magnet |
| 15 | Input shaft |
| 16 | Output shaft roller bearing |
| 17 | 5th gear synchronizer cone |
| 18 | 5th gear synchronizer ring |
| 19 | Countershaft assembly |
| 20 | 3rd/4th shift fork |
| 21 | 3rd/4th shift rail |
| 22 | Output shaft assembly |
| 23 | 5th/6th shift fork |
| 24 | 5th/6th shift rail |
| 25 | Center support bearing (output shaft) |
| 26 | Center support bearing (countershaft) |
| 27 | Center support |
| 28 | Spring |
| 29 | Dowels (2 required) |
| 30 | Spacers (2 required) |
| 31 | Interlock plate |
| 32 | Center support bolts (3 required) |
| 33 | Interlock plate bolts (2 required) |
| 34 | 2nd gear needle bearing |
| 35 | 2nd gear |
| 36 | 2nd gear synchronizer ring assembly |
| 37 | Shift shaft assembly |
| 38 | 1st/2nd gear synchronizer assembly |
| 39 | 1st/2nd shift fork |
| 40 | Roll pin |
| 41 | 1st/2nd shift rail |
| 42 | 1st gear synchronizer ring assembly |
| 43 | 1st/2nd gear synchronizer assembly snap ring |
| 44 | 1st gear needle bearing |
| 45 | 1st gear |
| 46 | Reverse gear needle bearing race |
| 47 | Reverse gear needle bearing |
| 48 | Reverse gear |
| 49 | Reverse gear synchronizer ring |
| 50 | Reverse gear synchronizer assembly |
| 51 | Reverse shift fork |
| 52 | Reverse shift rail |
| 53 | Rear transmission case assembly |
| 54 | Reverse lamp switch |
| 55 | Transmission case bolts |
| 56 | Output shaft seal |
| 57 | Output shaft flange |
| 58 | Output shaft flange bolt |
